生物样本库液氮管路自动化传输系统搭建指南

一、系统设计与规划

1. 需求分析与场景适配

• 样本特性：医疗样本需长期维持 - 196℃稳定环境，半导体冷却允许 ±5℃波动1。根据样本类型（如细胞、组织、血液）确定存储层级（气相 / 液相）及传输频率。
• 空间布局：实验室场景需紧凑设计，工业级系统需预留检修通道与安全距离（≥1.5 米）。管道布局应避免锐角弯折，保持 0.5%-1% 坡度以防止液氮积聚形成 “气阻”。
• 流量计算：根据日均样本处理量（如 500 管 / 天），结合流速控制（建议 2-3m/s）选择管径。例如，0.5 吨 / 小时流量需匹配 DN50 管道。

2. 安全与合规设计

• 通风与监测：安装氧气浓度报警器（阈值≤19.5%），配备防爆排风扇（换气次数≥12 次 / 小时）。
• 压力控制：采用双安全阀冗余设计（整定压力 1.2-1.6MPa），管道承压需≥4MPa。
• 法规遵循：符合《低温液体容器安全技术规范》（GB/T 18443）及 ISO 20387 生物样本库质量标准，确保数据可追溯性与伦理合规。

二、核心组件选型

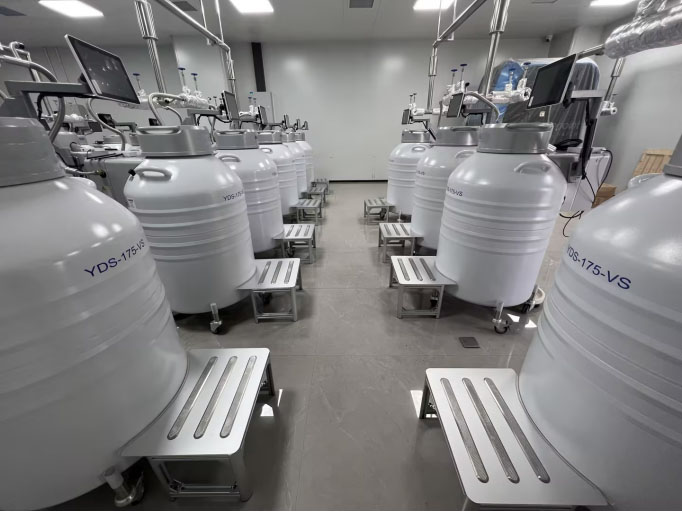

1. 液氮罐与管路系统

• 液氮罐：
• 实验室级：选择真空绝热软管连接的小型罐（如班德 HS200，容量 8-15L），支持智能液位监测与自动补液。
• 工业级：采用液氮塔 + 真空绝热管组合（如普莱克斯 3000L 储罐），配备双泵冗余系统（一用一备），确保 24 小时连续供液。
• 管道材料：
• 短距离传输：真空绝热不锈钢管（如班德高真空多层多屏管道），蒸发损耗＜0.1%/ 天4。
• 长距离传输：采用双层抽真空金属管（如林德集团 Cryoflex 系列），外层包覆聚氨酯保温层（导热系数≤0.03W/m・K）。

2. 自动化控制系统

• PLC 控制：选用西门子 S7-1200 或施耐德 M241，集成温度（精度 ±0.1℃）、压力（分辨率 0.01MPa）传感器，实现阀门启闭与泵启停的逻辑联动。
• 物联网平台：接入 SCADA 系统（如 Wonderware），实时监控液氮液位、管道压力及环境参数，支持远程报警（短信 / 邮件）。
• 机械臂存取：采用高精度机器人（如 ABB YuMi），配合 SBS 标准冻存盒，实现样本自动挑管（速度≤3 秒 / 管）与路径优化。

三、施工与调试流程

1. 安装实施要点

• 基础固定：液氮罐底部加装防震支架（如橡胶隔震垫），工业场景需预埋地脚螺栓（M16×300mm）。
• 管道连接：
• 焊接工艺：采用 TIG 焊接（氩气纯度≥99.999%），焊缝需经 X 射线探伤（Ⅱ 级标准）与氦质谱检漏（泄漏率≤1×10⁻⁹Pa・m³/s）。
• 法兰密封：使用金属缠绕垫片（316L + 石墨），螺栓扭矩按 ASME B16.5 标准（DN50 螺栓扭矩 210N・m）。
• 真空绝热：管道抽真空至 10⁻²Pa 以下，多层绝热材料（如铝箔 + 玻璃纤维）包裹，接缝处用真空胶密封。

2. 系统调试与验证

• 压力测试：以 1.5 倍工作压力（如 1.6MPa）进行水压试验，保压 30 分钟压降≤0.05MPa。
• 泄漏检测：采用氦质谱检漏仪对所有焊缝、法兰进行扫描，重点检查弯头与阀门连接处。
• 冷态调试：液氮预冷分三阶段（-40℃、-80℃、-196℃）进行，每阶段间隔 2 小时，监测管道收缩量（≤3mm/m）。

四、运维管理与升级

1. 日常维护

• 液位监控：每日检查液氮罐液位（建议保持≥30% 容量），通过物联网平台设置补液阈值（如 20%）。
• 阀门保养：每月用无水乙醇清洁电磁阀阀芯，每季度更换气动执行器密封件。
• 管道巡检：定期检查管道结霜情况，发现局部结霜需排查真空度（真空度下降至 10⁻¹Pa 时需重新抽真空）。

2. 智能化升级

• 预测性维护：通过机器学习分析历史数据，预测泵、压缩机等关键设备的故障风险，提前更换易损件。
• 模块化扩展：采用 ASKION HS200 等模块化系统，可通过外部轨道连接多个存储单元，支持样本库规模弹性扩展。
• 低碳技术：引入中科美菱碳氢变频制冷技术，相比传统系统节能 30%，并减少氟利昂排放。

五、成本控制与供应商选择

1. 预算规划

• 设备成本：实验室级系统（8-15 万元）、工业级系统（50-200 万元），含 PLC、传感器及机械臂。
• 运维成本：年维护费用约为设备总价的 5%-8%，主要用于液氮补充（年均成本约 3-5 万元）与备件更换。

2. 供应商推荐

• 综合方案：班德（真空管道 + 智能监控）、中科美菱（自动化存储 + 程序降温仪）。
• 高性价比：东亚液氮罐（蒸发率≤0.1%/ 天）、天池液氮罐（小容量款 2000 元起）。
• 国际品牌：林德集团（液氮塔 + 精密阀门）、普莱克斯（大型生物库解决方案）。

六、典型案例参考

1. 武汉大学中南医院：采用德国 TANKA 液氮罐与全自动气相存储系统，通过双层抽真空管道实现 - 196℃稳定传输，样本冻融率＜0.5%。
2. 华大智造 MGICLab-LN 系列：配备应急安全保护系统，在液氮断供情况下可维持样本安全 288 小时，支持 2ml 冻存管 4.1 万支存储。
3. 中科美菱云智安方案：集成 AI 路径优化算法，样本存取效率提升 40%，并通过 SBS 板架设计实现空间利用率最大化。
