自动液氮输出循环控制系统实现详解

　　1. 引言

　　液氮输送的特殊性在于其极易气化，任何接触常温部件的瞬间都会产生大量氮气，造成管道压力波动、气液两相流，严重影响输出精度。自动液氮输出循环的核心目标，是在保证安全的前提下，按照预设的剂量、时序或外部触发信号，可靠地将液态氮从储罐输送至目标容器或应用点。其控制难点集中在：

　　间歇式输出的启停控制，避免水锤或热振荡;

　　输出量的准确计量;

　　系统预冷和保冷状态的维持;

　　人员与设备的多重安全防护。

　　2. 系统总体构成

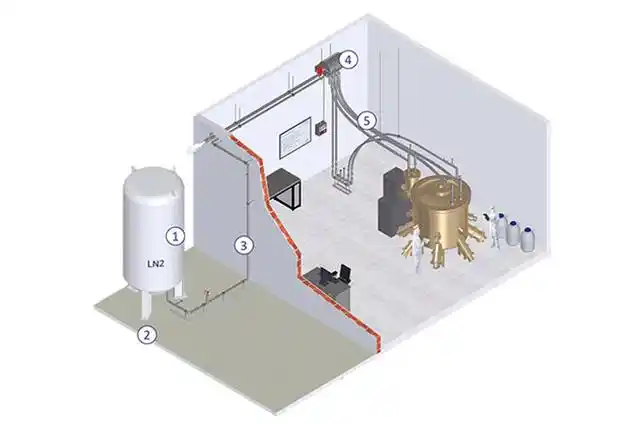

　　典型的自动液氮输出循环系统由液氮供给单元、输送管路、控制阀组、计量单元、控制系统及安全附件组成。

　　供给单元：采用自增压液氮罐或带输液泵的常压储槽。自增压罐通过内置蒸发器升压，利用压力将液氮推出，结构简单适合中小流量场景。

　　输送管路：必须使用高真空绝热软管或硬管，夹层真空度优于 10^-2 Pa，以减少沿途吸热。

　　控制阀组：至少包含一个气动或电磁低温截止阀，实现主路通断;配合微调阀或比例阀可调节流量。

　　计量单元：可选低温涡轮流量计、科氏力质量流量计，或基于称重的罐体减量法。

　　控制系统：以 PLC 或嵌入式控制器为核心，搭配 HMI 触屏进行参数设置和状态监视。

　　安全附件：安全阀、爆破片、氮气浓度检测、急停按钮等。

　　3. 控制硬件配置与接口

　　3.1 控制器与输入输出

　　选用具有模拟量采集、高速计数和串行通信功能的 PLC(如西门子 S7-1200 系列)或工业单片机。典型 I/O 需求：

　　数字量输入：启动/停止按钮、急停、阀门位置反馈、流量计脉冲、液位/压力开关;

　　数字量输出：控制低温电磁阀、报警灯、蜂鸣器;

　　模拟量输入：储罐压力变送器(4-20 mA)、温度传感器(PT100 或热电偶，监测管道温度)、氮气浓度探测器(4-20 mA);

　　通信接口：RS485(连接智能流量计或变频器)，以太网(上位机监控)。

　　3.2 关键执行器——低温电磁阀

　　必须选用蒙乃尔合金或不锈钢阀体、聚四氟乙烯密封、带延长式阀杆的低温电磁阀，允许介质温度低至 -196℃。为延长寿命，电磁阀应配置可调式节流孔以降低水击。对于频繁启停的循环输出，最好采用低功耗双线圈保持式电磁阀，降低自身发热。

　　3.3 计量方案选择

　　流量计直测：科氏力质量流量计精度高(±0.2%)，可直接测量质量流量和密度，不受气液两相影响，但成本高;低温涡轮流量计成本较低，但需要足够背压防止气化，且对杂质敏感，需配合滤网。

　　称重法：在目标端设置电子秤，通过重量增量来控制输出量，可完全避免两相流困扰，适用于静态接收容器。动态称重需注意管道的柔性连接不能附加力。

　　定容法：在管路中设置一段已知容积的夹套定量管，通过低温电导或温差探测液位，每次排出一管体积，适合循环剂量固定的场合。

　　工程上常结合质量流量计与称重法做冗余校验。

　　4. 控制策略与逻辑设计

　　自动输出循环通常有“定时循环”、“定量循环”、“外部触发循环”三种模式，以下以“定量循环 + 预冷保持”为例说明。

　　4.1 预冷流程

　　管道在长时间不输出后温度回升，直接输出液氮会导致剧烈沸腾、计量错误甚至喷溅。预冷逻辑：

　　启动指令下达后，先检测供液压力(需在 0.2～0.5 MPa 设定范围内)和氮气浓度(低于报警阈值)。

　　稍开主阀进行小流量预冷，脉冲式开启(如开 0.5 s 关 2 s)，通过管道上的温度传感器判断出口温度是否降至 -150℃ 以下。

　　当温度满足条件且保持一定时间，预冷完成，阀门可正常开启。为防止初始热段进入目标容器，可设置预冷排放支路将气液混合物排至大气或回收管。

　　4.2 定量输出主循环

　　一次定量输出循环包含：开启→计量→到达设定量→关闭。

　　开启时，电磁阀得电，PLC 开始累计流量计脉冲或读取实时流量值，同时启动输出超时计时器。

　　采用 PID 控制或分段开环控制来稳定流量：例如，若输出过程中检测到瞬时流量低于下限(可能气堵)，系统可短暂关闭阀门再开启，或提高储罐压力(通过控制增压阀)，但需与输出循环时序协调。

　　当累积质量(或体积)达到目标值的 90% 时，可以转为小阀或缩短占空比，以提高剂量精度，类似“慢速关闭”。

　　精确到达设定值后，输出阀立即关闭，停止累积，记录本次实际输出量。

　　对于要求严格的应用，关闭后需倒计时一段稳定时间，让管路残留液氮滴完，再进行下一次循环或进入保持状态。

　　4.3 循环间隔与保持策略

　　如果两轮输出间隔较长，直接关闭阀门会使管道内残留液氮受热气化，压力急剧升高。必须有保护措施：

　　密闭保持法：关闭输出阀的同时，管路保冷，让残留氮气从安全阀旁路泄压。缺点是下次需重新预冷。

　　保冷回流法：在输出端附近设置一个常开的小口径回流管，接回储罐气相空间，让微量液氮循环流动以维持管路低温。控制上通过一个比例阀或毛细管保持极小流量，但不干扰输出剂量计量(可通过在回路上加单向阀和累加补偿)。这种方法适合高频率输出循环。

　　4.4 异常处理逻辑

　　输出超时：在规定时间内未达到目标累积量(可能液氮不足或堵塞)，自动关闭阀门，声光报警。

　　压力异常：供液压力超过上限可能导致管道爆裂，应立即切断输出并打开安全阀;低于下限时暂停循环，待压力恢复。

　　氮气浓度超标：安装在室内的氧气浓度监测仪低于 19.5%(富氮缺氧)，系统强制停止一切输出，启动排风机。

　　急停：切断所有阀门电源，泄压阀失电打开(选型为常闭或常开需根据安全分析)，将系统置于安全状态。

　　5. 软件实现与人机界面

　　PLC 程序采用梯形图或结构化文本，设计为状态机，典型状态包括：空闲→预冷→输出→后稳定→保持/结束。HMI 上设置：

　　输出模式选择、单次剂量、循环次数/间隔;

　　实时流量、累积量、压力、温度曲线;

　　预冷手动/自动控制;

　　报警记录与历史数据导出。

　　可通过 OPC UA 或 MQTT 协议将数据发送到上位机，实现集中监控和远程操作(需符合安全规范，不能远程直接启动，需现场确认)。

　　6. 关键安全联锁设计

　　安全回路独立于 PLC，采用硬接线继电器实现紧急切断。例如，安全继电器接收急停按钮、氮气探测器的硬接点信号，直接切断电磁阀供电，同时通知 PLC。电磁阀应配置为失电关闭型(常闭)，确保断电或安全回路动作时自动切断液氮。储罐区应设有超压泄放装置，排放管路引出室外。操作区域配备氧浓度报警和通风联锁。

　　自动液氮输出循环的控制，是低温工程、流体计量和工业自动化的交叉领域。可靠实现需要综合考虑低温阀门的预冷策略、精确的累积计量、防气堵的压力波动管理以及严格的多级安全防护。随着智能化发展，基于模型预测的阀门开度控制和基于氧浓度、设备状态的预测性维护将进一步增强系统性能和安全性。本文提供的架构和控制逻辑可作为工程设计基线，在此基础上根据实际输出规模、剂量精度和安全要求进行调整优化。
