当前位置:首页 > 产品中心 > 气相液氮罐 > / 班德BENDER气相液氮罐
气相液氮罐

班德BENDER气相液氮罐

型       号   YDD-1000
参       数
型号 YDD-1000
罐体参数
托盘底部液氮量(L) 135
样本储存空间容积(L) 808
罐体几何容积(L) 1072
罐体有效容积(L) 1014
罐体口径(mm) 465
内部有效高度(mm) 900
罐体外径(mm) 1190
罐体总高(mm) 1704
罐体空重(kg) 495
  班德BENDER气相液氮罐YDD-1000

   班德BENDER气相液氮罐是参照了 GB 14174-2012《大口径液氮容器》标准中的规定进行的设计和制造。本产品专为大容量储存干细胞、胚胎和精子、以及保藏中心开发,本产品配有智能差压液位仪对液氮的液面位置进行监控,具有液面越限报警功能,使用安全可靠。用户还可利用液位仪的监测功能控制自动补充系统。本产品采用先进的高真空多层绝热技术和先进的绝热结构,在提供大直径的操作接口的同时,仍然能保持较低的液氮日蒸发率,并具有生物制品贮量大、液氮损耗低、操作方便、外形美观、使用寿命长等特点。班德系列生物样本库液氮容器(第三代)在吸收国内外优秀产品的基础上,大力创新,积极推进,针对低温行业的需求而研制的国家专利产品(专利号:ZL20072008194B.X)。生物样本库液氮罐
  YDD-1000型班德BENDER气相液氮罐有效容积达1014升,液氮日蒸发率仅为0.82L,最多能储存49500只2ml内旋冻存管。是大容量储存生物样品和血液制品保藏的重要设备。25ml血袋最大储存量达到4320袋。

气相液氮罐

型号 YDD-1000
罐体参数
托盘底部液氮量(L) 135
样本储存空间容积(L) 808
罐体几何容积(L) 1072
罐体有效容积(L) 1014
罐体口径(mm) 465
内部有效高度(mm) 900
罐体外径(mm) 1190
罐体总高(mm) 1704
罐体空重(kg) 495
罐体操作高度 950
满载总重量(KG) 1314
门宽要求≥mm 1210
日蒸发率% 0.82
电源电压 220VAC、24VDC
0.5ml冻存管最大存储数量
0.5ml标准冻存管数量 66000
5×5  0.5ml方提桶数量 4
10×10  0.5ml方提桶数量 32
5×5盒子数量 80
10×10盒子数量 640
0.5ml方提桶层数 20
5×5   0.5ml冻存盒尺寸 76*76*40
10×10  0.5ml冻存盒尺寸 134*134*40
5×5   0.5ml冻存架尺寸 82*84*42
10×10  0.5ml冻存架尺寸 142*144*42
2ml内旋式冻存管最大存储数量
1.2、1.8、2ml内旋式冻存管数量 49500
5×5方提桶数量 32
10×10方提桶数量 4
5×5盒子数量 60
10×10盒子数量 480
方提桶层数 15
5×5   2ml冻存盒尺寸 76*76*54
10×10 2ml冻存盒尺寸 134*134*54
5×5   2ml冻存架尺寸 82*84*56
10×10 2ml冻存架尺寸 142*144*56
2ml小样冻存盒最大存储数量
2ml外旋式冻存管数量 21056
小样冻存架数量 188
小样冻存盒数量 2632
小样冻存架层数 14
冻存盒尺寸 161*58*18
冻存架尺寸 163*62*23
5ml矮胖型冻存管最大存储数量
5ml冻存管(矮胖型)数量 14256
3×3  5ml方提桶数量 4
6×6  5ml方提桶数量 32
3×3冻存盒数量 48
6×6冻存盒数量 384
5ml方提桶层数 12
3×3   5ml冻存盒尺寸 76*76*67
6×6   5ml冻存盒尺寸 134*134*67
3×3   5ml冻存架尺寸 82*84*70
6×6   5ml冻存架尺寸 142*144*70
5ml细长型冻存管最大存储数量
5ml冻存管(细长型)数量 21536
5×5  5ml方提桶数量 4
9×9 5ml方提桶数量 32
5×5冻存盒数量 32
9×9冻存盒数量 256
5ml方提桶层数 8
5×5   5ml冻存盒尺寸 76*76*100
9×9   5ml冻存盒尺寸 134*134*100
5×5   5ml冻存架尺寸 82*84*102
9×9   5ml冻存架尺寸 142*144*102
麦管最大存储数量
0.5ml细管(麦管)数量 365904
0.25ml细管(麦管)数量 839232
Ø76圆提筒数量 120
Ø63圆提筒数量 16
Ø38圆提筒数量 40
圆提筒层数 6
层高 135
血袋最大存储数量
血袋规格 总袋数 层数 血袋架数
25ml(791 OS/U) 4320 9 480
50ml(4R9951) 2592 9 296
200ml(DF-200) 2593 5 136
250ml(4R9953) 1180 5 236
500ml(4R9955) 800 5 160
700ml(DF-700) 400 5 80

  气相液氮罐产品技术特性:

  ①气相液氮罐可兼容气相和液相储存模式;
  ② 多种容量可供选择,最大程度满足您的储存需求;
  ③ 单位占地面积上存储更多样本,气相液氮罐降低存储成本;
  ④ 出色的温度均匀性及稳定性;
  ⑤ 卓越的开盖后温度稳定性;

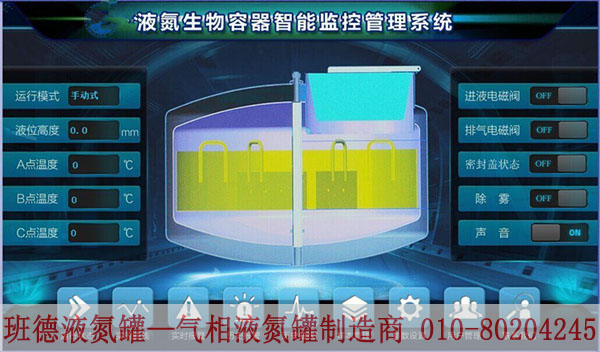

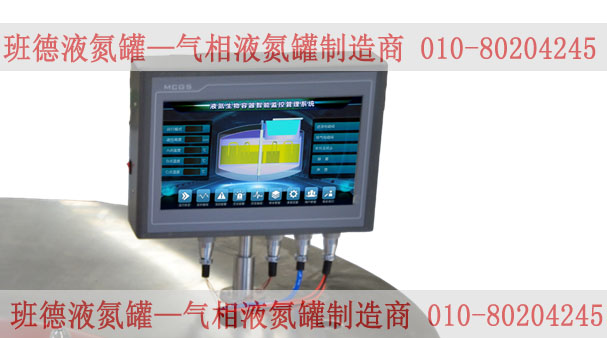

  ⑥ 先进的温度、液位监控及报警系统,气相液氮罐可联网远程监控;
  ⑦ 自动补给液氮系统,安全省力;
  ⑧ 气相液氮罐微处理控制系统可永久保存运行数据;
  ⑨ 一键除雾功能,方便查找及取放样品;
  ⑩ 多项人性化设计,操作舒适;
  ⑪ 可锁定罐盖,气相液氮罐充分保证样品安全;
  ⑫ 标配一体式折叠台阶和辅助工作台;
  ⑬ 产品符合CE质量认证;


  气相液氮罐技术特征:

  一 超低温气相液氮罐生物样本库具有自动测量与控制的功能,通过低温管道集中供液,降低操作的劳动强度,提高生物样本的可靠性。利用远程监控系统监控液氮容器的状态,并通过监控室远程发出
           各项操作指令,气相液氮罐同时具有数据的储存、打印、无线报警等功能。液氮冻库内安装低氧报警系统,自动排风抽气,防止操作环境的氧气浓度过高而造成人员窒息的危险。气相液氮罐系统广泛
           的适用于大型畜牧冻精站、医院血库、干细胞储存中心、科研院所生物样品储存中心等。

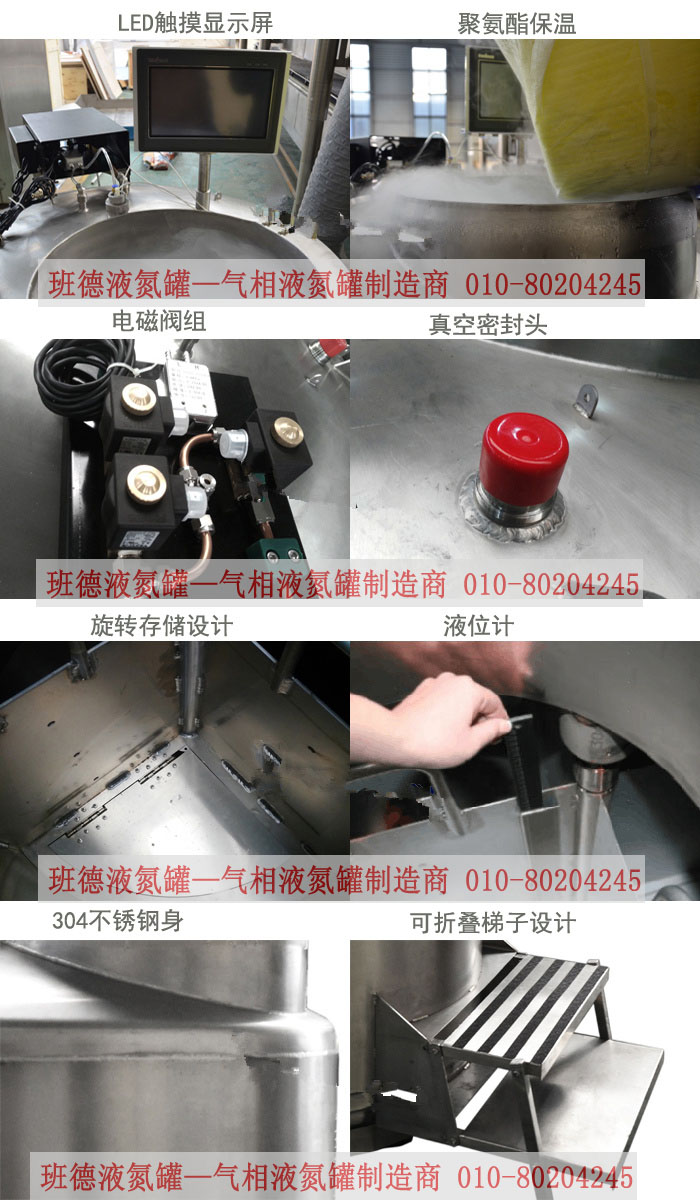

气相液氮罐结构特点:

  1.外壳与内胆 内胆与外壳由上、下两个封头和中间直筒共三部分组成,均采用优质不锈钢材料制作,制作中配合严格的工艺手段、气相液氮罐先进的焊接设备,确保了焊接的可靠性及外观质量。气相液
         氮罐内胆与外壳的连接采用特殊设计的具有低导热的连接支撑结构,在保证高强度的前提下,降低了固体传热。

  2.气相液氮罐旋转托盘 容器内的旋转托盘具有良好的结构,保证旋转轻松方便。托盘按配备外提筒的数量划分成 6 等份。托盘划分的 6 个区域按顺序编有序号,气相液氮罐可在托盘的旋转柄上看到,
          便于用户对冷冻物品进行标识区分,不会混淆。

  3.进液阀组 进液阀组采用双电磁阀结构设计,电磁阀漏液概率进一步降低,阀组配热排放电磁阀,避免加液时热气进入罐体中,气相液氮罐最大程度的使样品安全得到保证。

  4.气相液氮罐采用最先进的高真空多层绝热技术,在内胆外表面间隔包覆数十层具有高反射率的反射物和高透气率、导热系数低、放气率小的隔热物,以获得低的液氮日蒸发率。

  5.气相液氮罐真空夹层的抽真空采用先进的抽真空工艺,能获得优良的高真空,并使放气速率极低,产品使用寿命不低于 5 年。

  6.气相液氮罐真空夹层内装填有经特殊活化工艺处理在低温下吸附性能好的吸附剂,能保证产品在使用期内有更高的真空度。




气相液氮罐使用方法


  1.气相液氮罐的液氮充装 首次充装液氮量不要超过托盘,待罐体完全冷透后再将液氮加至设定高度,补液完成后静置 24 小时,待罐体温度均匀后再放入储存样本。

  2.雾气清除 气相液氮罐由于容器口径大,揭开盖塞时,容器口部的冷空气与外界空气接触,会造成空气中水蒸汽凝结成雾,妨碍视线,空气湿度高时,尤为严重,甚至完全看不见容器内部,给正常操作
          气相液氮罐带来很大困难。这时可用小型电动吸尘器来吸净雾气,具体操作方法为:将吸尘器的吸气口对着雾气,开启吸尘器,雾气即被吸除,

     如图 3 所示。也可采用仪器上一键除霜功能,但这个功能会增大液氮消耗量。



           图 3 雾气清除示意图

  3.气相液氮罐内胆的洗涤与干燥 气相液氮罐经长期使用后,内部的潮湿气体逐渐积蓄成冰粒,附着在内容器壁上,另外,掉落到内容器底部的吸管及杂物也会逐渐增多,从而对贮存的生物制品造成不利的影响,因此需对容器进行洗涤并清除杂物,气相液氮罐洗涤周期一般为 1~2 年(用户可酌情自定洗涤周期)。洗涤前应先将贮存在容器内的吸管或氨瓶转移到其他容器,并将液氮排尽,内胆恢复到常温。洗涤时可将容器水平卧置,用洗涤剂水溶液对容器托盘和底部进行清洗,清洗后,对残留的水用毛巾擦干净。再用电热鼓风机将热气(温度不高于 50℃)从液氮进液接口吹入容器内进行干燥。

  4.硬件设备连接与运行

  1)自增压容器或低温管道与气相液氮罐的连接 将液氮输送管一端连接在液氮生物容器后部的接头上,另一端连接在自增压容器或低温管道上,液氮容器输入压力不应超过 0.2MPa。

  2)连接电源线在仪器上设有电源输入及控制输入输出的专用航空接插件。用户的电源线选用不小于 2.5mm 平方铜芯线。接地保护线选用 2.5mm 平方铜芯线与地可靠连接。如果用户不设置保护接地线
         (仅有触保器实现漏电保护),则用户必须按电力系统规范要求,为本设备专门设置保护接地装置与本壳体联接。在雷电多发地区,必须有防雷保护措施。如此,可以起到防止雷电对微机元器件可能造
         成的破坏。

  注意:请将本机与大地可靠连接,防止触电事故的发生!

  3)试机

  首次使用(或长时间没用)先将控制系统电源打开,进入系统设置菜单,在设备测试栏,手动开启电磁阀,用干燥氮气将系统管道中的杂质吹出(大约 3分钟),以免堵塞电磁阀而影响正常运行,重复几次
       效果最佳。

  注意:手动开启电磁阀试验完毕后要记住手动关闭。

  4)运行根据冻品需要的温度决定放入冻品的时间,关闭罐盖,打开电源,选择运行模式,设备开始工作,控制系统进入监控状态,系统实时显示液氮罐内的温度变化。

  六、安全操作注意事项及常见故障

  1.容器属高真空产品,运输、安装、使用时应小心谨慎,避免碰撞。

  2.初次充装液氮时,应先充入少量液氮(约 100L)预冷,接近热平衡后(气化不剧烈),再充注液氮。

  3.皮肤接触到液氮,会造成冻伤,操作时应注意以下几点:(1)一定要戴上皮手套,不可露出手脚;

  (2)不可穿长统鞋,避免液氮掉进鞋内;

  (3)不能赤手接触旋转柄、颈口等低温部位,转动旋转柄时最好使用其他工具拨动;

  (4)充装液氮时宜在通风良好的地方进行,若在室内进行,则应开启门窗,以免发生因缺氧而造成的窒息事故。

  4.容器的真空封口塞为活连接,可以在容器遭受意外破坏,液氮进入夹层空间,急剧汽化增压时,将封口塞冲开,形成泄压口,排放出氮气,起到爆破片的作用,可确保产品使用的安全可靠。严禁取下
          真空封口罩和对真空封口接头进行任何操作,如发现该接口处有任何人为的开启和操作痕迹,由此造成的一切损失,本公司概不负责。

  5.运输时应将容器放置于靠前车厢板位置,用粗绳固定牢固,不可碰撞与擦伤容器,严禁在满载液氮和冷冻物品的情况下车运输。

  6.容器底部装有 4 只高强度脚轮,可在内装液氮和冷冻物品的情况下,方便地在室内做短距离移动,室内移动时应小心谨慎,切不可猛推猛移,防止碰撞。严禁在室外凹凸不平的地面移动。

  7.不允许在产品表面施焊。




班德液氮罐全系产品提供一年免费售后服务
五年真空质保。
