液氮罐冻存架尺寸怎么确定?详细选型测量步骤

　　在低温生物样本储存工作中，液氮罐冻存架主要用于收纳各类冻存盒、固定冻存管，实现样本分层摆放、分类管理。很多实验室在采购冻存架时，经常出现尺寸不符、无法放入提篮、升降卡顿、内部空间适配度差等问题。究其原因，大多是前期尺寸参数测算方式错误，仅凭液氮罐型号直接选购，忽略提篮结构、内部内径、存储方式等关键参数。

　　冻存架尺寸是否匹配，直接影响液氮罐的空间利用率、样本存取效率以及设备使用安全。尺寸过大无法置入罐体提篮;尺寸过小则会造成内部空间浪费，同时架体在提篮内晃动，容易引发冻存盒偏移、样本倾倒等问题。本文结合实际操作经验，讲解液氮罐冻存架尺寸的确定方法、核心测量参数以及选型误区，帮助科研人员快速选到适配的冻存架产品。

　　一、前期认知：决定冻存架尺寸的核心因素

　　在测量参数之前，需要明确：冻存架并不是按照液氮罐外部型号直接匹配，而是以液氮罐提篮参数、储存模式、配套冻存盒规格三大要素作为选型基准。市面上同容量的液氮罐，不同生产厂家的提篮内径、深度、卡槽结构均存在细微差异，统一容量规格无法通用全部冻存架。

　　二、确定冻存架尺寸的关键测量参数

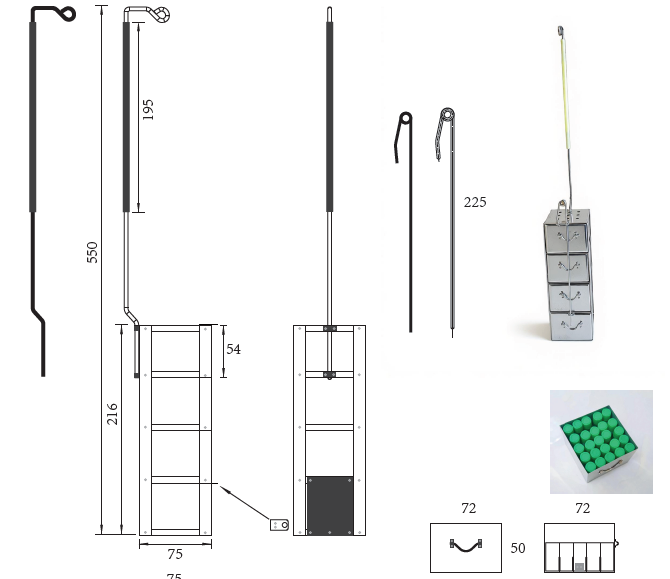

　　完整的冻存架尺寸包含长、宽、高三个基础维度，同时需要结合提篮结构确认悬挂位、卡位间隙等辅助参数，具体测量方式如下：

　　(一)测量提篮内部长宽，锁定架体最大外径

　　长宽是冻存架最基础的参数，也是最容易出现适配错误的参数。常规液氮罐配套提篮分为圆形与方形两种结构，绝大多数小型储存型液氮罐配备圆形提篮，大型样本库液氮罐多采用方形提篮。

　　如果是方形提篮，直接使用游标卡尺或卷尺，测量提篮内壁左右宽度、前后长度，该数值即为冻存架长宽的上限值。为保障安装顺畅、预留液氮流通间隙，冻存架实际长宽建议比提篮内壁尺寸小2-4mm，避免冷热收缩后出现卡滞现象。

　　如果是圆形提篮，无需测量周长，重点测量提篮内直径。圆形提篮适配的冻存架多为正多边形或圆形结构，架体最大外接直径，需要小于提篮内径3-5mm，防止架体升降过程中摩擦罐体内壁。

　　(二)测算提篮有效深度，规划冻存架整体高度

　　很多用户在选购时只关注长宽，忽略高度参数，最终出现冻存架装入后，提篮无法正常下落闭合、罐盖无法密封的问题。高度参数测量核心为提篮有效深度，而非液氮罐整体高度。

　　有效深度指提篮悬挂到位后，可供放置冻存架与冻存盒的垂直空间。测量时将提篮归位至正常工作位置，测量提篮底端至罐体瓶口限位处的垂直距离。冻存架整体高度需要结合分层数量、冻存盒高度综合计算：单排单层冻存架高度需低于有效深度10mm以上;多层抽屉式冻存架，需预留出抽屉抽拉余量以及冻存盒开盖操作空间。

　　同时区分储存模式：浸泡式储存需要将样本完全浸入液氮，冻存架高度不宜过高，保证下层样本可充分接触液氮;气相式储存依靠罐内低温气体控温，可适当增加分层高度，提升空间利用率。

　　(三)结合冻存盒规格，设定架体内腔尺寸

　　外部尺寸适配提篮，内部尺寸则需要适配日常使用的冻存盒。现阶段实验室通用冻存盒规格相对统一，主流尺寸分为两类：常规25孔、50孔小型冻存盒以及81孔、100孔标准冻存盒。

　　在确定内腔尺寸时，优先统计实验室常用冻存盒的长宽高数据，单层冻存架内腔长宽需大于冻存盒外部尺寸1-2mm，方便工作人员快速取放冻存盒;若需要同时放置多盒样本，按照并排摆放的总长度，叠加盒体之间1mm的安全间隙即可。不建议内腔尺寸预留过大，过大的间隙会导致冻存盒在架体内晃动，长期升降操作易造成冻存管错位、滑落。

　　(四)核对悬挂结构参数(悬挂式冻存架专用)

　　悬挂式冻存架是目前普及率最高的款式，依靠两侧挂耳固定在提篮瓶口位置，这类款式除基础长宽高外，还需要测量挂耳跨度、挂耳厚度两个参数。挂耳跨度过大无法卡入瓶口，跨度过小则悬挂不稳定，易发生脱落。常规挂耳厚度控制在1-2mm，适配绝大多数YDS系列液氮罐瓶口卡槽。

　　三、不同类型冻存架尺寸选型参考标准

　　1、悬挂式分层冻存架

　　适配便携式、小型固定式液氮罐，多用于高校实验室、小型检测机构。尺寸参考：外接直径适配80mm-160mm圆形提篮，高度分为2层、4层、6层等规格，单层高度适配常规20mm-30mm厚度冻存盒。选型核心以瓶口直径、提篮内径为主。

　　2、抽屉式冻存架

　　多用于大容量方形提篮液氮罐、生物样本库专用液氮罐。整体为方形结构，长宽根据提篮内壁定制，分层抽屉可独立抽拉。选型重点测算提篮长宽与有效深度，适合大批量样本集中储存。

　　3、一体式分格冻存架

　　结构简单、性价比高，整体无可拆卸部件，适合短期样本储存。尺寸完全贴合提篮内部轮廓，内部预设固定分格，无需自行规划摆放位置，适配新手用户使用。

　　四、常见尺寸选型误区及规避方法

　　误区一：仅凭液氮罐型号直接采购。同款YDS-10、YDS-20液氮罐，不同厂家的提篮内径、深度存在5-10mm误差，直接按型号采购极易出现尺寸偏差。规避方式：优先实测提篮参数，而非参照罐体型号。

　　误区二：不留安全间隙，尺寸卡死适配。低温环境下金属材质冻存架会出现轻微冷缩，同时提篮升降过程中会产生小幅晃动。零间隙适配容易造成架体卡顿、磨损。建议长宽高均预留2-5mm安全间隙。

　　误区三：忽略冻存盒高度，导致分层无法使用。部分用户只测量外部尺寸，忽略单层内部高度，装入冻存盒后无法闭合盒盖，或多层之间相互挤压。选型前务必同步统计冻存盒完整参数。

　　五、补充：定制化冻存架尺寸注意事项

　　针对非标规格液氮罐、特殊尺寸冻存盒，市面上标准成品冻存架无法满足使用需求时，多数厂商支持定制服务。定制过程中，需向厂家提供四项数据：提篮内壁长宽/内径、提篮有效深度、瓶口卡槽间距、常用冻存盒规格。同时明确储存模式与分层数量，厂家即可结合参数优化尺寸，在保障使用安全的前提下最大化利用罐体存储空间。

　　确定液氮罐冻存架尺寸，核心逻辑可以概括为：以提篮尺寸定外部规格，以冻存盒尺寸定内腔规格，以储存场景定整体高度与结构类型。摒弃单纯依靠罐体型号选型的方式，通过精准测量提篮长宽、有效深度、悬挂结构参数，结合自身日常使用的冻存盒规格，就能筛选出适配性较高的冻存架产品。

　　合理的尺寸匹配，不仅能规避安装卡顿、样本损坏等问题，还能最大化挖掘液氮罐内部储存空间，优化样本存取流程，降低低温储存过程中的各类风险，为细胞、胚胎、组织标本等生物样本提供稳定、规范的储存环境。
