大型气相液氮罐存放对层高的要求及承重要求

一、层高要求：空间设计需兼顾设备操作与安全规范

1. 罐体高度与操作空间
   大型气相液氮罐的罐体总高通常在 1.5-1.6 米之间（如 YDD-1600 型号总高 1589mm），但开盖后液氮管存架离地面的总高度可能超过 2.5 米（如南方医科大学要求不超过 2500mm）。因此，存放区域的净层高需至少满足以下条件：
• 罐体总高 + 顶部阀门及管道空间（0.5-0.8 米） + 操作检修空间（0.3-0.5 米） ≥ 2.5-3.0 米。
  例如，若罐体总高为 1.6 米，顶部预留 0.7 米空间，操作空间 0.4 米，则净层高需≥2.7 米。
2. 通风系统对层高的影响
   液氮蒸发会产生氮气，需通过通风系统及时排出以防止窒息风险。根据《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008），储存区域需保持良好通风，建议平时通风量按稀释氮气浓度至安全范围设计（空气中氮气浓度≤82%），事故通风量需达到 12 次 / 小时。通风管道的布置可能需要占用一定层高，设计时需预留足够空间。
3. 操作便利性与安全出口
   罐体周围应预留至少 1 米宽的无障碍通道，便于设备搬运和紧急疏散。此外，储存区域需设置安全出口，且门宽需满足设备进出要求（如 YDD-1600 型号门宽要求≥1585mm）。

二、承重要求：结构设计需匹配设备荷载与建筑规范

1. 设备荷载计算
   大型气相液氮罐满载重量显著，例如 YDD-1600 型号满载总重量达 2255kg，LABS-80K 型号满重 1794kg。需结合设备支架接触面积计算单位面积承重：
• 单位面积荷载（kN/m²） = 满载重量（kg） × 9.8 ÷ 支架接触面积（m²）
  假设支架接触面积为 0.5m²，则单位面积荷载为 2255×9.8÷0.5≈44.2kN/m²，远超普通实验室楼面活荷载标准（2.0-3.5kN/m²）。
2. 建筑结构规范依据
   根据《建筑结构荷载规范》（GB5009-2012），设备荷载需按 “最不利位置” 进行设计，并考虑动态荷载（如运输、检修时的冲击）。对于实验室或工业厂房，建议采用以下措施：
• 底层优先：将液氮罐置于建筑底层，利用地基直接承重。
• 结构加固：若需放置于楼层，可采用钢架支撑、混凝土基础加厚或增设桩基等方式分散荷载。例如，通过钢构架将荷载传递至承重梁，或在楼板下方增加支撑柱。
3. 基础设计与材料选择
   储罐基础需坚实牢固，采用防火耐热材料（如钢筋混凝土），并符合《低温储罐混凝土结构设计和施工规范》（SY/T7304-2016）。基础表面应平整，避免罐体倾斜导致应力集中。

三、安全与合规：环境控制与风险防范

1. 通风与氧气监测
   储存区域需安装氧气监测系统，当氧气浓度低于 19.5% 时触发警报。通风系统应采用上、下排风结合的方式（上部 1/3，下部 2/3），确保氮气均匀排出。
2. 防火与间距要求
   液氮罐与热源、火源的安全距离应≥1.5 米，与其他建筑物的防火间距需符合《建筑设计防火规范》（GB50016-2014）。若无法满足间距要求，需设置防火隔墙。
3. 设备安装与维护
• 防震设计：使用防震垫或支架减少震动对罐体的影响。
• 管道连接：供液管路需紧密连接，防止液氮泄漏。初次使用前需预冷管路，避免冰堵。
• 定期检查：每月检查罐体阀门、压力表及密封性，每年进行全面维护。

四、实际案例与优化建议

1. 南方医科大学案例

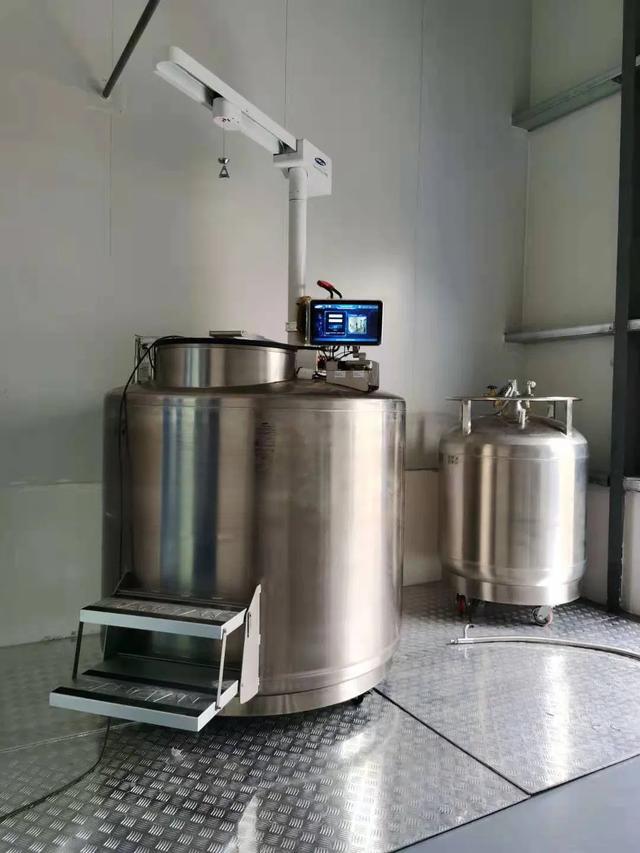

   该校在采购大容量气相液氮罐时明确要求，开盖后总高度不超过 2500mm，并配置一体式可折叠脚踏梯以满足操作需求。此案例表明，层高设计需结合设备具体参数与操作习惯。
2. 实验室承重优化
   某实验室为放置 2255kg 的液氮罐，采用以下方案：
• 基础加固：在楼板下方安装 H 型钢框架，将荷载传递至承重柱。
• 荷载分散：使用面积为 1.2m² 的混凝土垫板，将单位面积荷载降至 18.4kN/m²，符合工业厂房设计标准。

五、结论
