气相液氮罐

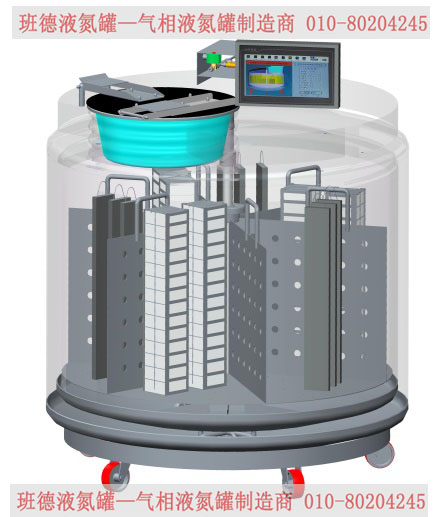

YDD-850气相液氮罐-气相液氮罐系统

型       号   YDD-850
参       数
YDD-850气相液氮罐贮存系统具有系统高度集成的差压式自动测量液位与全自动控制控制系统,代替手工操作的同时,大大提高了整体液氮贮存系统的安全性和样品贮存的安全性和可靠性。样品的储存提取效率大大提高。实验室面积贮存空间利用率得以最大限度的利用起来。通过低温管道集中供液,或配合的补液罐供液可以大大降低对储存罐的操作劳烦度及安全性的考虑。效率是另一重考虑,更能提高生物样本的可靠性。全系统利用远程监控系统监控气相液氮罐的状态,并通过监控室远程发出各项操作指令,同时具有数据的储存、打印、无线报警等功能。
液氮冻库内安装低氧报警系统,自动排风抽气,防止操作环境的氧气浓度过高而造成人员窒息的危险。气相液氮罐系统广泛的适用于大型畜牧冻精站、医院血库、干细胞储存中心、科研院所生物样品储存中心等。
气相液氮罐是生物样本储存的主要设备,依据1898年英国科学家杜瓦发明的真空夹套绝热原理制造的,它科学地解决了液氮贮存时容器由于热对流、传导和辐射引起的液氮大量蒸发损失的难题。随着科学技术的发展和人类社会的进步,高真空多层绝热技术及其新材料、新工艺被采用,使液氮罐具备了优良的绝热性能,可将其保存的液氮(-196℃)的自然蒸发损失降到最低,因此,液氮罐产品被广泛运用在畜牧业、医疗及科研、机械加工等领域。以液氮作为致冷剂,保存动物精液、器官、菌种和其它生物样本,以及金属材料的深冷处理、精密零件的深冷装配。

YDD-850气相液氮罐与普通液相液氮罐优劣对比:
  对于大规模使用液氮生物容器的单位,传统的人工操作方式存在以下缺点:
1.人工添加液氮,劳动强度大;
2.样品储存分散,管理不方便;
3.频繁开盖加液使容器内温度产生较大的波动,可能导致部分储存样品受损;
4.由于频繁添加液氮,可能引起操作环境氧气浓度过低的安全隐患。


系统方案

气相液氮罐生物样本库系统由补液系统或低温管道供液系统提供补液,代替人工操作。

系统功能
(1)利用杜瓦瓶独立供液或者采用低温管道连接液氮储槽集中供液。
(2)当样本储存罐内液氮量低于设定值时,自动开启电磁阀补液,当液位达到指定高度时,电磁阀关闭停止加液。
(3)每个样本储存罐都装有智能液氮容器监控管理系统,自动测量生物样本的温度,并控制容器内的液氮液位。
(4)每个样本储存罐配置的智能液氮容器监控管理系统都具有数据记忆、Modbus RS485通讯协议、温度、液位、阀门开关状态、超限报警、开盖报警、故障报警等功能,仪器面板采用触摸屏,以图表形式显示各项参数。同时独立传输信号到控制中心,通过微机监控其使用状况。
(5)每个样本储存罐内储存的样本可以采用条码扫描枪采集数据,直接传输到智能液氮容器监控仪器。同时可传输信号到监控室控制中心,通过微机远程监控其使用状况。
(6)可利用微机自动或手动远程控制低温电磁阀,实现低液位自动补充液氮,高液位自动停止。
(7)可建立公司内部局域网,使每个监测部门都能观察储存状况。
(8)可以利用微机实现手机短信报警功能,确保远程监测。
(9)每隔10秒自动偱检和断电报警功能,确保测控准确、可靠,性能稳定。
(10)Windows操作系统,图形化人机界面,操作简单。
(11)气相液氮罐采用高真空多层绝热设计,容器静态液氮日蒸发损失率低,运行成本低。且提供不低于三年在真空质量保证。
(12)冷冻管理区域可配备全自动低氧报警系统,多点监测氧气浓度,超标时自动报警并自动开启风机抽风,防止操作人员在氧气浓度过低时进行操作,确保操作人员的安全。安全特别说明



1、使用气相液氮罐时必须有专人值守以确保使用的安全!
2、使用气相液氮罐时必须打开门窗,使空气对流,确保通风良好,挥发的液氮可能导致小范围缺氧,造成轻微窒息而影响人身安全!
3、和气相液氮罐连接的管路必须牢固,杜绝液氮跑、冒、漏、滴、溅等现象的发生以确保操作者的安全!
4、气相液氮罐停止使用后,必须将进液阀门关闭并切断电源!
5、必须使用安全合格的带接地的三孔电源插座,确保接地正确、可靠,以保证人身安全!
6、气相液氮罐使用环境必须远离热源、易燃品、易腐蚀性气体、强磁场、粉尘和油污严重的场所!

7、从气相液氮罐内取出冻品时一定要戴手套,防止冻伤的发生!

一 技术参数:


                型号                YDD-850气相液氮罐
                罐体参数
                托盘底部液氮量(L)                135
                样本储存空间容积(L)                694
                罐体几何容积(L)                959
                罐体有效容积(L)                890
                罐体口径(mm)                465
                内部有效高度(mm)                773
                罐体外径(mm)                1190
                罐体总高(mm)                1559
                罐体空重(kg)                441
                罐体操作高度                980
                满载总重量(KG)                1160
                门宽要求小于mm                1210
                日蒸发率%                0.85%   (1.14L)
                电源电压                220VAC、24VDC
                2ml内旋式冻存管最大存储数量
                1.2、1.8、2ml内旋式冻存管数量                42900
                5×5方提桶数量                32
                10×10方提桶数量                4
                5×5盒子数量                52
                10×10盒子数量                416
                方提桶层数                13

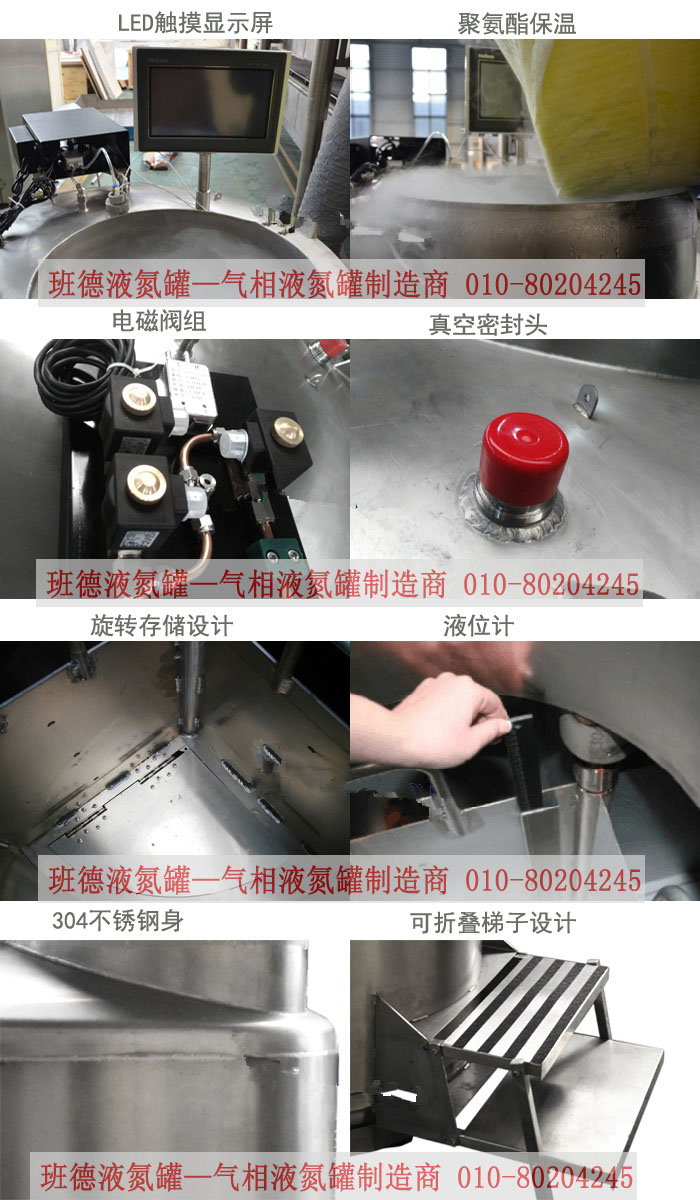

产品特性:

① 可兼容气相和液相储存模式;
② 多种容量可供选择,最大程度满足您的储存需求;
③ 单位占地面积上存储更多样本,降低存储成本;
④ 出色的温度均匀性及稳定性;
⑤ 卓越的开盖后温度稳定性;
⑥ 先进的温度、液位监控及报警系统,可联网远程监控;
⑦ 自动补给液氮系统,安全省力;
⑧ 微处理控制系统可永久保存运行数据;
⑨ 一键除雾功能,方便查找及取放样品;
⑩ 多项人性化设计,操作舒适;
⑪ 可锁定罐盖,充分保证样品安全;
⑫ 标配一体式折叠台阶和辅助工作台;
⑬ 产品符合CE质量认证;

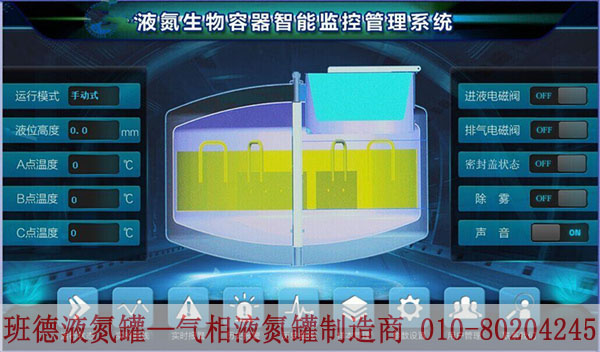

气相液氮罐的智能化控制

(1)智能化的控制

自动、手动启动/停止补充液氮功能

补液电磁阀控制保护功能

安全补液功能

(2)高精度的数据采集 高精度采集温度、液位高度、电池电量液氮蒸发损失率等数据。

(3)完善的报警功能:19种故障报警,报警方式采用屏幕闪烁显示+声光报警短信报警同时

激发。

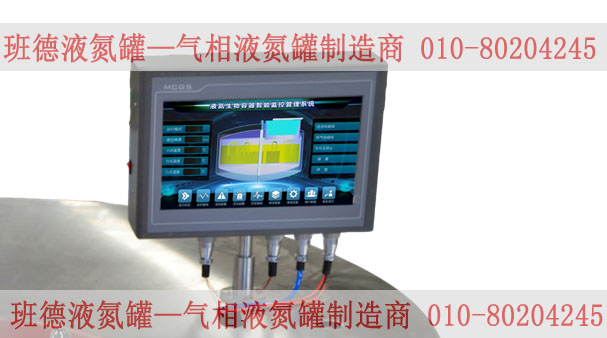

(4)方便的操作显示

10寸高分辨率液晶屏触摸屏显示操作。

具备留言薄功能,能提示接班者查看上一班人员留言提示等;

(5)通信功能

标准的MODBUS协议。

提供1路独立RS-485接口和以太网接口。

配备监控中心计算机软件,实现集中监控所有生物容器。

(6)特殊功能

一键除雾功能。自动补液时,若监测到管路温度高于阀值自动打开放气电磁阀释放热气。

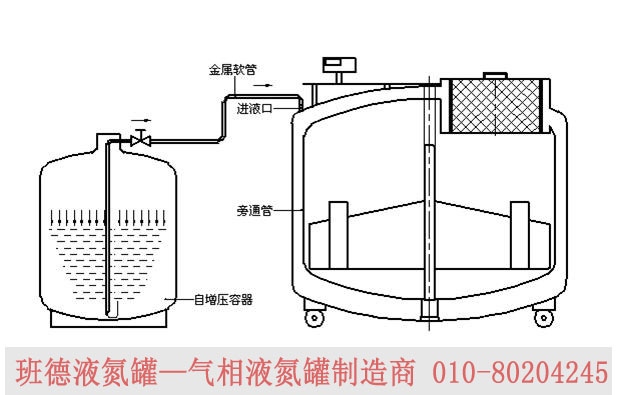

气相液氮罐供应系统
  液氮补给罐是利用管内少量液氮气化产生压力,使容器能自动排放液氮,从而为其他容器进行液氮的补充。外壳采用304奥体低温专用不锈钢制作,两路多级安全系统,确保产品使用安全可靠,阀门借口布局合理,操作安全方便。
  补给罐与气相液氮罐之间采用法兰真空软管柔性连接


数据管理系统

数据管理系统主要特点:
  (1)核心关键数据保存不低于25年。
  (2)可方便接入其它类型数据监控系统。
  (3)多重数据安全保护系统。
  1、硬件:监控中心硬件由监控工作站、系统服务器、存储服务器、WEB服务器、路由器、打印机、在线式UPS、语音报警系统、短信报警系统、大屏幕液晶电视墙或电脑(可选)等组成。
  2、软件:系统软件由三大模块组成:
  1、液氮罐监控:实时采集低位、高位温度,检测液位高度;根据液位值和温度值自动开关进液电磁阀;发送报警信息。
  3、安全监控。配电监控:实时监控整个生物样本库液氮存储区域的供用电状况,确保任何电力故障在第一时间告知并做相应处理,确保对液氮罐自动化补液和故障报警。

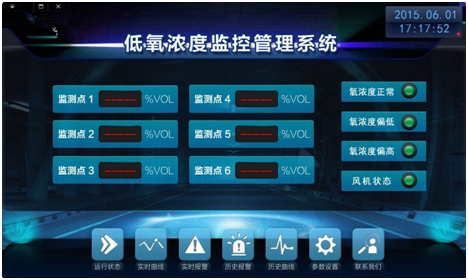

低氧浓度监控方案



  •         系统介绍:本系统是专为液氮库氧浓度监测与控制设计,系统实时采集库 内氧气浓度;当氧气浓度超过设置(高限或低限)换气风机将自动/ 手动启动控制器并报警;控制箱与传感器探头将实时显示测量值与状 态,且系统实现远程查看并储存打印记录。



系统硬件技术参数:
1. 智能控制仪器设备 检测气体 : 氧气
报警设定 : 一级浓度报警点 程序设定
二级浓度报警点 程序设定 报警方式 : 声光报警
报警音量 : > 120 分贝
报警输出 : 无源接点 , 容量 AC220v 5A 环境温度 : -10℃ ~ 50℃
环境湿度 : < 90% 无结露 电源 : AC220V,50HZ <4W
报警记录存储量:500 条
安装:膨胀螺栓固定于墙/柱



2. 模块化的智能气体探测器
测量范围:0-25%VOL
显示误差:5% F.S
响应时间:T90<20s
显示方式:LED 数码管显示 或 LCD 液晶显示
报警输出:无源开关量输出,容量 AC         220V 2A
信号输出:标准 4-20mA 信号
RS485 隔离数字信号
工作环境:-30℃~+50℃;
湿度<90%RH 无结露
工作电压:DC24V &plusmn;15%
防爆等级:ExdⅡCT6
防护等级:IP66
安装:膨胀螺栓固定于墙/柱

3. 便携式氧气检测报警仪
便携式氧气检测报警仪是用于未安装氧 气探头区域或停电时的应急设备,仪器有声、 光、振动三重报警,有效保证工作人员的生 命安全。
显         示:STN 超大中文液晶显示
校         准:简单的自动归零与标定程序 灵 敏 度:1ppm 或 1%LEL
报警方式:声、光、振动三级报警
电         池: DC3.6V  1200mAh 可充电锂离子电池
尺寸重量:102mm×56mm×26mm        120g(含电池和鳄鱼夹) 被测气体:O2
测量范围:0-25%VOL 最大量程:30%VOL
误         差:小于0.1% 响应时间:20 秒


4. 换气风机 用户自备
5. 新风源
6. 台式电脑 用户自备
三、使用
1. 近传输启动系统电源;控制箱与探头 均有显示为正常。在控制箱上可观 察到系统运行状态。控制箱已经设 置到位使用时用户一般只需操作 电源开关即可无需 其他复杂设置。


2. 远程传输

a) 连接系统远程传输功能可在办公区的 485 通讯接口上连接电脑,观察到本 系统实际状态并储存、打印报警记录。

b) 软件直接点击低氧浓度监控管路系统;按钮进如;该界面 上可查看到系统运行实际状态并储存、打印报警记录。

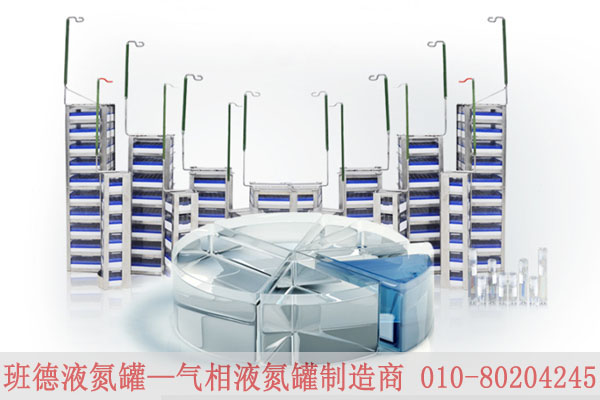

大型气相液氮罐第一代冻存架管理系统

第一代冻存架管理系统由扫码打印设备+存储器+PC机组成。
便携式扫码打印设备具备大屏幕+按键输入+标签打印功能。便捷输入样本数据,快速完成大量标签打印输出。入库监测,和快速出库监测,出入库数据及库内样本量数控存储在设备内的内存卡内。内存卡可插入电脑,便于随时调阅库内出入库数据,掌握样本库动态数据。
单个冻存管及冻存盒如有特殊需要的也可以单独贴标签控制出入库流动方向。

操作流程:样本资料和入库日期由便携式扫码打印设备编写输入并打印出条码,贴在冻存架上,扫码入库,出库时,用便携式扫码设备扫码,即可见该冻存架的所有信息,样本名称(中英文皆可)编号,入库日期,可编辑的其他信息等。








班德液氮罐全系产品提供一年免费售后服务
五年真空质保。
