液氮罐连接管路结冰：原因解析与全方位避免措施
时间:2025-10-20 10:06来源:原创 作者:小编 点击:
次

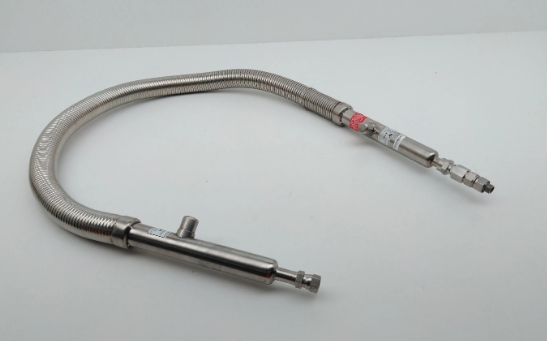

液氮罐连接管路（如出液管、回气管、补液管）是液氮输送与循环的关键通道，正常工况下管路外壁仅允许轻微结霜（出液口附近短距离内），若出现大面积结冰、冰层增厚过快或管路堵塞等问题，会导致液氮输送阻力增大、流量骤减，甚至引发管路冻裂、阀门卡涩等安全隐患。本文从 “结冰成因拆解” 入手，结合管路设计、操作规范、维护管理三大维度，提供可落地的避免措施，助力保障液氮输送系统稳定运行。
一、液氮罐连接管路结冰的核心原因：从 “热量侵入” 到 “设计缺陷”
管路结冰的本质是 “空气中的水分与低温管路接触，凝结成霜后进一步冻结成冰”，其背后与热量侵入、管路设计、操作方式密切相关，具体可分为四类核心原因：
（一）管路绝热防护不足：低温外溢导致水分凝结
液氮罐连接管路内输送的液氮温度低至 - 196℃，若管路绝热层破损、厚度不足或包裹不严密，低温会快速传导至管路外壁，与空气中的水蒸气接触后凝结成霜，长期积累即形成冰层。
- 常见场景：
- 绝热层破损：管路弯曲处（如波纹管接头）的保温棉因反复弯折开裂，或外层防护膜（如铝箔膜）破损，导致绝热性能下降；
- 绝热厚度不足：选用的保温材料厚度低于设计要求（如低温管路需 50mm 厚的聚氨酯保温层，实际仅用 30mm），低温外溢速度加快；
- 接头处漏保：管路法兰、阀门连接部位未包裹绝热层（或仅简单缠绕），低温直接通过金属接头传导至外界，成为结冰重灾区。
- 结冰特征：冰层集中在绝热层破损或漏保部位，且随时间逐渐增厚，严重时会覆盖整个管路截面。
（二）管路内液氮汽化过量：气态氮带液导致冰堵
正常输送时，管路内应以液态氮为主（气态氮含量≤5%），若因流速过快、压力波动或管路设计不合理导致液氮大量汽化，气态氮携带的微小液滴会在管路内壁或阀门处凝结，形成 “冰堵”，进而引发整体管路结冰。
- 常见场景：
- 流速过快：液氮输送流速超过 3m/s（低温管路安全流速上限），液体与管路内壁摩擦加剧，部分液氮汽化形成气液混合物；
- 压力骤降：管路阀门开启过快，罐内压力从 0.1MPa 骤降至 0.05MPa 以下，液氮沸点降低，大量汽化产生气态氮；
- 管路存液：管路末端未设置 “排液阀”，停机后管路内残留的液氮汽化后无法排出，遇冷重新凝结成冰。
- 结冰特征：冰层多集中在管路弯道、阀门阀芯或末端，常伴随 “管路振动”（气液混合物流动不稳定），严重时会导致流量中断。
（三）环境湿度与温度异常：高湿环境加速结冰
管路结冰与环境温湿度直接相关，高湿度、温度骤变的环境会显著加快冰层形成速度，尤其在南方梅雨季节或夏季高温高湿环境中，问题更为突出。
- 常见场景：
- 环境湿度超标：设备间相对湿度长期高于 60%（低温管路建议湿度≤50%），空气中的水蒸气含量高，与低温管路接触后快速凝结；
- 温度骤变：设备间空调频繁启停，温度在 15-30℃间剧烈波动，冷热空气交汇导致管路外壁结露，进而冻结成冰；
- 空气流通不畅：管路布置在密闭空间（如狭小设备柜内），潮湿空气无法排出，水蒸气持续在管路外壁凝结。
结冰特征：冰层均匀覆盖管路外壁，且在早晨或雨后（湿度较高时段）增厚速度明显加快。
（四）操作与维护不当：人为因素诱发结冰
日常操作不规范、维护不及时，会间接导致管路结冰问题反复出现，甚至加剧结冰程度。
- 常见场景：
- 管路吹扫不彻底：液氮罐首次投用或管路检修后，未用干燥氮气（露点≤-40℃）吹扫管路，残留的水分在低温下冻结成冰；
- 阀门操作过猛：开启或关闭管路阀门时速度过快，导致管路内压力波动，液氮汽化量增加，形成冰堵；
- 结冰后处理不当：发现管路结冰时，用热水直接浇淋解冻，高温导致管路材质热胀冷缩，加剧绝热层破损，下次使用时结冰更严重。
- 结冰特征：结冰多发生在操作后短时间内（如阀门开关后 1-2 小时），且反复出现，难以通过简单清理彻底解决。
二、全方位避免管路结冰的具体措施：从 “设计优化” 到 “日常管理”
针对上述成因，需从管路设计、绝热防护、操作规范、环境控制、维护管理五个维度制定措施，形成 “全流程防冰体系”，彻底解决结冰问题。
（一）优化管路设计：从源头减少结冰风险
管路设计是避免结冰的基础，需结合液氮输送参数（流量、压力、温度）合理规划，减少低温外溢与汽化概率。
- 合理选择管路材质与规格：
- 材质：优先选用耐低温不锈钢（如 316L）或铜合金管路，避免使用普通碳钢（低温下易脆裂）；波纹管选用双层真空绝热型（如真空绝热不锈钢波纹管），减少低温传导；
- 规格：根据输送流量确定管径（如流量 50L/h 选用 DN20 管路，流量 100L/h 选用 DN25 管路），避免管径过小导致流速过快（控制流速≤2.5m/s）；管路坡度设置为 1‰-3‰，末端设排液阀，便于停机后排空残留液氮。
- 优化管路布置与连接方式：
- 布置：尽量缩短管路长度（减少低温外溢路径），避免过多弯道（每 10 米内弯道不超过 2 个），弯道半径≥管径的 5 倍（减少液体湍流导致的汽化）；
- 连接：采用法兰连接时，选用低温专用密封垫（如耐 - 200℃的聚四氟乙烯垫），避免密封不严导致液氮泄漏；阀门选用低温截止阀（如不锈钢低温球阀），阀芯内置防冰堵结构。
（二）强化绝热防护：阻断低温外溢路径
绝热层是防止管路低温外溢的核心，需选用优质保温材料，确保包裹严密、无漏点。
- 选择适配的绝热材料：
- 核心保温层：选用高密度聚氨酯泡沫（导热系数≤0.022W/(m・K)）或真空绝热板（VIP 板，导热系数≤0.004W/(m・K)），厚度根据环境温度确定（环境温度 25℃时，厚度≥50mm；环境温度 30℃时，厚度≥60mm）；
- 外层防护：在保温层外包裹铝箔反射膜（减少热辐射），再套 PVC 防护套管（防止保温层破损），套管接缝处用密封胶密封，避免水分渗入。
- 重点部位加强防护：
- 接头与阀门：法兰、阀门部位采用 “定制保温套”（如可拆卸式硅胶保温套），保温套内侧贴密封棉，确保与管路紧密贴合，无空隙；
- 出液口：在液氮罐出液口至第一个阀门之间的管路，采用 “双层真空绝热”（内层保温层 + 外层真空套管），进一步减少低温外溢。
（三）规范操作流程：避免人为因素诱发结冰
正确的操作方式能显著降低管路结冰概率，需制定标准化操作手册，严格执行。
- 液氮输送操作规范：
- 阀门操作：开启阀门时遵循 “缓慢开启、逐步升压” 原则（开启时间≥30 秒），避免压力骤降导致液氮汽化；关闭阀门时先关闭下游阀门，再关闭上游阀门，最后通过排液阀排空管路残留液氮；
- 管路吹扫：首次投用或检修后，用干燥氮气（压力 0.2-0.3MPa）吹扫管路，吹扫时间≥10 分钟，直至管路末端排出的氮气露点≤-40℃（用露点仪检测），确保无水分残留。
- 停机与重启操作规范：
- 停机：关闭液氮罐主阀门后，开启管路排液阀与排气阀，排空管路内残留液氮（观察排液阀无液体流出后，再关闭阀门）；
- 重启：重启前先开启排气阀，再缓慢开启主阀门，让管路内压力逐步升高（5 分钟内升至 0.05MPa），避免压力波动导致汽化。
（四）控制环境温湿度：减少水蒸气接触机会
通过改善设备间环境，降低空气中的水蒸气含量，从外部减少结冰条件。
- 稳定控制环境参数：
- 温度：设备间安装恒温空调，将温度控制在 18-22℃（波动≤±2℃/ 小时），避免温度骤变导致结露；
- 湿度：配备除湿机，将相对湿度控制在 40%-50%（湿度超过 55% 时自动启动除湿机），梅雨季节可在设备间放置干燥剂（如硅胶干燥剂），辅助降低湿度。
- 优化通风与布局：
- 通风：设备间安装排风扇（每小时通风 2-3 次），确保潮湿空气及时排出；避免在管路下方设置水槽、加湿器等产生水汽的设备；
- 布局：管路远离门窗（避免室外潮湿空气直接接触），若需靠近窗户，需加装遮阳棚或挡风板，减少冷热空气交汇。
（五）加强维护管理：及时发现并解决隐患
定期维护能预防管路结冰问题，需建立维护台账，明确维护周期与内容。
- 日常巡检（每日 1 次）：
- 检查管路绝热层是否破损、漏保（重点查看弯道、接头处），发现破损立即用保温棉修补，漏保部位重新包裹；
- 观察管路是否有结冰迹象（如外壁结霜厚度超过 5mm），若轻微结冰，用干燥压缩空气（压力 0.1-0.2MPa）吹扫除霜，避免用热水或明火加热；
- 检测管路压力与流量（用压力表、流量计），若压力波动超过 ±0.02MPa、流量下降超过 10%，及时排查是否存在冰堵。
- 定期维护（每季度 1 次）：
- 拆卸管路阀门、法兰，检查密封垫是否老化（如变硬、开裂），老化密封垫立即更换；清理阀芯内的杂质（用无水乙醇擦拭），涂抹低温润滑脂（如硅基润滑脂），避免阀芯卡涩；
- 检测绝热层的绝热性能（用红外测温仪测量管路外壁温度，正常应与环境温度一致，温差≤2℃），若温差超过 5℃，需更换绝热层；
- 校准露点仪、压力表等检测设备，确保测量数据准确，为维护提供可靠依据。
- 年度深度维护（每年 1 次）：
- 对管路进行压力测试（用氮气打压至工作压力的 1.2 倍，保压 30 分钟，压力降≤0.01MPa 为合格），检查管路是否泄漏；
- 更换老化的绝热层与防护套管，对真空绝热管路进行真空度检测（真空度应≤10⁻³Pa），若真空度不达标，需重新抽真空。
三、应急处理：管路结冰后的正确处置方法
若发现管路结冰，需按以下步骤处理，避免加剧故障或引发安全风险：
- 第一步：停机泄压
立即关闭液氮罐主阀门，开启管路排气阀，缓慢泄压（泄压时间≥10 分钟，避免压力骤降），同时关闭下游设备，防止断液影响生产。
- 第二步：判断结冰程度
用红外测温仪检测管路温度（结冰部位温度通常低于 - 50℃），结合流量变化判断结冰程度：
- 轻微结冰（结霜厚度≤5mm，流量下降≤5%）：用干燥压缩空气（压力 0.1-0.2MPa）沿管路走向吹扫，从上游至下游逐步除霜；
- 严重结冰（冰层厚度≥10mm，流量下降≥20% 或断液）：拆卸结冰段管路，用无水乙醇（沸点 78℃，不会导致管路热胀冷缩）浸泡解冻，清理内壁杂质后重新安装，安装后用干燥氮气吹扫。
- 第三步：排查原因并整改
解冻后按 “绝热层→管路设计→操作流程→环境温湿度” 顺序排查结冰原因，如绝热层破损需更换、流速过快需调整管径、湿度超标需加强除湿，整改后再重启系统。
- 第四步：记录与复盘
记录结冰时间、部位、程度、处理过程及原因，纳入维护台账，定期复盘（如每月分析结冰案例），优化预防措施，避免同类问题重复发生。
液氮罐连接管路结冰并非 “无法解决的顽疾”，其核心在于 “源头预防 + 过程控制 + 及时维护”。通过优化管路设计、强化绝热防护、规范操作流程、控制环境温湿度，可从根本上减少结冰风险；而日常巡检与定期维护，则能及时发现隐患，避免问题扩大。只要建立 “全流程防冰体系”，即可确保液氮输送系统稳定、安全运行，为下游生产与科研提供可靠保障。
