液氮管路的核心组成部分：从材质到安全的全维度解析

　　液氮作为 - 196℃的超低温介质，其输送管路需同时满足 “低温耐受、绝热保冷、密封防漏、安全泄压” 四大核心要求。不同于普通工业管路，液氮管路的每一个组成部分都需针对低温环境特殊设计，一旦某一环节失效，可能引发管路脆裂、液氮泄漏、冷量损耗等问题，甚至危及人员与设备安全。下文将系统拆解液氮管路的六大核心组成部分，详解各模块的功能与技术要点。

　　一、输送主管路：承载液氮的 “低温通道”

　　输送主管路是液氮流动的核心载体，其材质与规格直接决定管路的耐压性与低温适应性。

　　1. 材质选择：拒绝低温脆裂

　　普通碳钢在 - 40℃以下会出现 “低温脆化”，无法承受液氮环境，因此液氮主管路需采用低温专用不锈钢(如 304L、316L)或铝合金(如 6061-T6) ：

　　304L 不锈钢：耐低温性强，在 - 196℃下仍保持良好韧性，且耐腐蚀，适合实验室、医疗等中小流量场景;

　　316L 不锈钢：在 304L 基础上增加了钼元素，抗晶间腐蚀能力更强，适合工业高纯度液氮输送(如半导体制造);

　　铝合金：重量仅为不锈钢的 1/3，导热系数低，适合需要轻量化设计的场景(如航天低温设备)。

　　2. 结构设计：减阻与防变形

　　管路内径需根据流量计算确定(通常流速控制在 1-3m/s，避免湍流导致压力损失)，且采用无缝管结构(焊接缝易在低温下开裂);部分大口径管路(如工业储罐连接管)会设计成 “渐缩式入口”，减少液氮进入时的冲击湍流;同时，管路铺设需预留 “低温收缩量”—— 不锈钢在 - 196℃下的线膨胀系数约为 17×10⁻⁶/℃，若刚性固定会因收缩产生应力，需通过 “波纹管补偿器” 或 “滑动支架” 吸收变形量。

　　二、绝热保温层：锁住冷量的 “防护衣”

　　液氮在常温环境下易挥发(无保温时日挥发率可达 15%-20%)，绝热保温层的核心作用是减少冷量流失，同时防止管路外壁结露、结霜导致的设备损坏或人员冻伤。目前主流保温结构分为两类：

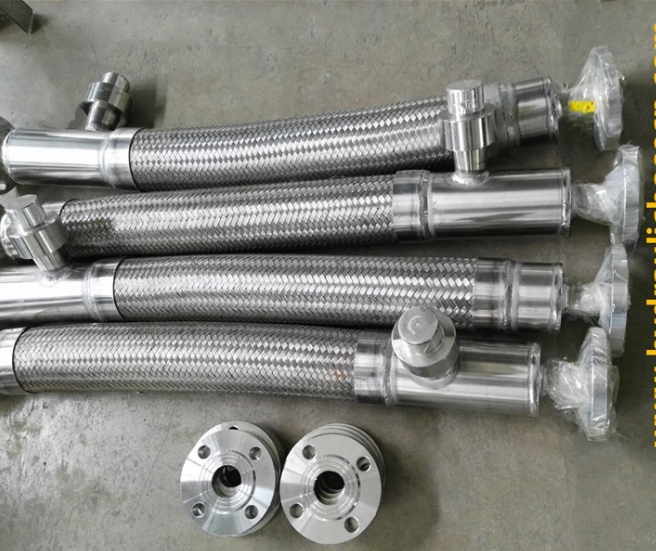

　　1. 真空绝热层：高保冷效率首选

　　适用于对保冷要求高的场景(如实验室精密设备、医疗液氮输送)，结构为 “双层套管 + 真空层”：

　　内层为输送管，外层为保护套管(材质同主管路)，两层之间抽至 10⁻³Pa 以下的真空，阻断空气对流与热传导;

　　真空层内会填充 “多层绝热材料”(如铝箔与玻璃纤维交替叠加)，进一步抑制辐射传热，保冷效率可达 90% 以上，液氮日挥发率可控制在 5% 以内。

　　2. 泡沫绝热层：低成本工业方案

　　适用于大口径、长距离工业管路(如食品速冻线、冶金低温处理)，常用硬质聚氨酯泡沫或聚异氰脲酸酯泡沫：

　　泡沫密度需≥40kg/m³，闭孔率≥95%(防止水分渗入影响保温效果)，导热系数≤0.022W/(m・K);

　　外层需包裹 “铝箔反射膜” 或 “镀锌钢板保护层”，避免泡沫受机械碰撞破损，同时阻挡阳光辐射热。

　　三、连接与密封组件：防泄漏的 “关键接口”

　　液氮管路的连接部位是泄漏高发点，需采用低温适配的连接方式与密封材料，杜绝 “微泄漏”(即使微小泄漏也会导致冷量损失与安全隐患)。

　　1. 连接方式：优先焊接，慎用螺纹

　　焊接连接：对主管路采用 “TIG 氩弧焊”(惰性气体保护，避免焊接氧化)，焊接接头需进行 “渗透检测”，确保无气孔、裂纹;适用于固定管路(如储罐到设备的固定管线)。

　　法兰连接：用于需要拆卸的部位(如设备接口、阀门连接)，需采用 “低温法兰”(材质同主管路)，螺栓选用低温专用合金钢(如 1Cr18Ni9Ti)，避免常温螺栓在低温下脆断;法兰密封面需加工为 “凹凸面” 或 “榫槽面”，增强密封性。

　　2. 密封材料：拒绝普通橡胶

　　普通橡胶(如丁腈橡胶)在 - 196℃下会硬化脆裂，需采用聚四氟乙烯(PTFE) 或金属密封垫：

　　PTFE 密封垫：耐低温性优异，在 - 200℃至 260℃间保持弹性，适合中低压管路(压力≤1.6MPa);

　　金属密封垫(如铜垫、不锈钢包覆垫)：适用于高压管路(压力>10MPa)，依靠金属塑性变形实现密封，需搭配较大螺栓预紧力。

　　四、低温阀门：控制流量的 “精准开关”

　　液氮管路需通过阀门调节流量、切断通路，普通阀门在低温下会出现阀杆卡涩、密封失效，因此必须选用 “低温专用阀门”，核心类型包括：

　　1. 截止阀：主流流量控制器

　　阀芯与阀座材质为低温不锈钢，阀杆采用 “波纹管密封结构”(避免填料密封的微泄漏);

　　操作时需 “缓慢开关”(开关时间≥3 秒)，防止液氮流速骤变导致 “闪蒸”(液氮瞬间气化产生高压冲击)。

　　2. 止回阀：防止逆流保护

　　安装在液氮泵出口或设备入口，防止液氮倒流损坏泵体或设备;

　　采用 “旋启式” 或 “升降式” 结构，阀芯需轻量化设计(如铝合金材质)，确保在低流速下也能正常关闭。

　　3. 紧急切断阀：安全冗余保障

　　与压力传感器、泄漏探测器联动，当管路压力超标或检测到泄漏时，可在 0.5 秒内自动切断通路;

　　采用 “气动或电动驱动”，电源 / 气源需配备备用系统(如蓄电池、备用空压机)，确保断电断气时仍能正常工作。

　　五、安全泄压装置：防超压的 “安全阀”

　　液氮在管路中会因冷量流失缓慢气化，导致管内压力升高(若管路密闭，压力可能超过设计耐压值)，需通过安全泄压装置释放压力，避免管路爆裂。

　　1. 安全阀：自动泄压主力

　　安装在管路高点、储罐出口等易集气部位，设定压力为管路设计压力的 1.1 倍;

　　采用 “全启式安全阀”(开启高度≥阀座喉径的 1/4)，确保快速泄压，材质为低温不锈钢，阀瓣密封面需堆焊硬质合金(增强耐磨性)。

　　2. 爆破片：终极泄压保障

　　与安全阀并联使用，作为 “二次防护”，当安全阀失效时，爆破片在设定压力下破裂泄压;

　　选用 “低温型爆破片”(如镍合金材质)，爆破压力误差需≤±5%，且破裂后无碎片(避免堵塞管路)。

　　六、监测与控制元件：实时预警的 “神经末梢”

　　为实时掌握管路运行状态，需配备低温适配的监测元件，与控制系统联动实现 “智能调控”：

　　温度传感器：安装在管路外壁与保温层之间，监测冷量泄漏(若温度异常降低，说明保温层破损)，常用铂电阻传感器(PT100，测量范围 - 200℃至 850℃);

　　压力传感器：安装在阀门前后、管路中段，实时监测管内压力，避免超压，选用低温压电式传感器(耐温 - 200℃至 125℃，精度 ±0.5% FS);

　　泄漏探测器：在管路下方或密闭空间(如实验室)安装 “液氮泄漏探测器”，通过检测环境温度骤降或氮气浓度升高报警，响应时间≤1 秒。

　　总结：各组成部分的协同逻辑

　　液氮管路的六大组成部分并非独立存在，而是形成 “输送 - 保冷 - 密封 - 控制 - 安全 - 监测” 的闭环系统：主管路承载介质，保温层减少挥发，连接密封组件防泄漏，低温阀门控流量，安全泄压装置防超压，监测元件实时预警。无论是实验室的小型管路(如直径 10mm 的精密输送管)，还是工业的大型管路(如直径 200mm 的速冻线管路)，都需根据流量、压力、环境场景，优化各组成部分的材质与规格，才能实现液氮的安全、高效输送。
