液氮罐配套装置

液氮罐监控仪 液位 温度监控

型       号
参       数

液氮液位报警器监控仪

技术参数:
工作温度:-40℃~+85℃;
相对湿度:≤95% (25℃);
工作电源:AC220V±10%,50 Hz±2 Hz;
仪器输入电源:24VDC;
传 感 器:Pt100;
显示方式:5 位温度值显示;
测量范围:-200℃~200℃;
分 辨 率:0.1℃;
控制精度:全量程可调;
测温精度:0.5 级;
最大功耗: 2W;
总 重 量:<200g;
外形尺寸:120mm×70mm×20mm。

功能介绍
1、温度显示:
实时检测并显示液氮容器温度。
2、故障报警功能:
传感器断线或输入开路、短路时本仪器自动发出声光报警,面板上的报警指示灯亮,蜂鸣器响应。
3、超温报警功能:
当液氮容器测量点温度低于低温设定值或高于高温设定值时本仪器自动发出声光报警。
4、参数设定功能:
在面板上通过设置键直接设定高温设定值、低温设定值、控制温度值、控制回差值。
5、消音功能:
当本仪器处于声音报警状态时,如有需要可单击“报警”键停止蜂鸣器工作,消去声音,再次单击即可打开声音。在设置状态下,单击“报警”键为保存设定值。
6、电源软开关:
长按面板上的“电源”按键,可以关闭仪器电源,再次长按“电源”按键可以打开仪器电源。

系列简介:
智能液氮液位监控仪是专为测量液氮容器液位和温度而研制生产的高新技术产品。它采用单片机技术,利用铂热电阻来测量液氮温度并进行数字显示,提供低液位报警、超温报警、传感器故障声光报警等功能,使您随时液氮容器运行的温度参数、液位参数等。还可以根据设定温度点自动启停电磁阀给低温设备自动补充液氮,有效地提高液氮容器运行的安全性、可靠性。同时产品还可升级提供RS485 通讯方式、标准电流信号(4~20mA)输出方式等功能,可方便地与监控系统连接。本说明书适用的温度控制器有ZTC-100A/ ZTC-100BZTC-100C 三种型号。

二、型号简介
型号 主要功能
ZTC-100A 1、温度显示;
2、传感器故障声光报警显示;
3、消音功能;
4、超温报警;
5、低于设定液位声光报警。
ZTC-100B 1、主要功能同A 型;
2、增加一路控制功能,自动补充液氮;
3、控制温度可以自行设定;
4、控制精度可以自行调节。
ZTC-100C 1、主要功能同B型
2、增加短无限输出功能,便于年联网、输出。

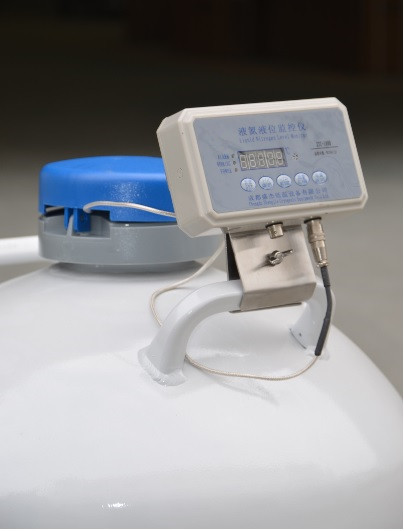

图1 与液氮罐的 固定安装图



图2 仪器线路连接图
