液氮冷阱可以实现哪些功能

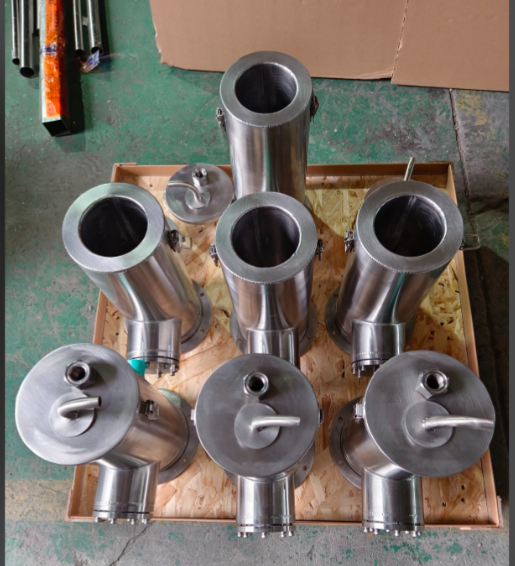

　　液氮冷阱是安装在真空系统气路中间的一个低温捕集装置，核心是一段用液氮冷却到约 -196℃ 的深冷表面，通常是盘管或挡板结构。含有可凝性气体(水蒸气、有机溶剂蒸气等)的气流流经这个低温面时，这些气体分子热运动急剧减弱，会直接凝华成固体附着在冷阱内壁上，从而与空气等不可凝气体分离开。

　　它之所以叫"冷阱"，是因为它在气路里起到一个低温陷阱的作用：把不该进入真空泵、也不该留在系统里的蒸气提前拦下来。结构上并不复杂，但放在不同系统里，实现的功能差异很大。下面把这几个功能拆开讲。

　　液氮冷阱的六大功能

　　捕集水蒸气和可凝性气体

　　这是冷阱最基础的功能。真空系统运行时，水蒸气往往是最主要的残余气体来源，真空室内壁解吸出来的水汽、冻干过程升华出来的水分、旋蒸过程蒸发的有机溶剂蒸气，都会进入气路。液氮表面在 -196℃ 时对水的饱和蒸气压极低，水分子遇到冷面立即凝华成霜。同样地，二氯甲烷、甲醇、乙醇等有机溶剂蒸气也会在冷面凝结。捕集效率跟目标气体的饱和蒸气压直接相关，越易凝华的气体捕集效果越明显。

　　保护真空泵，延长泵油寿命

　　可凝性气体一旦进入真空泵，会溶解进泵油，导致泵油乳化、润滑性能下降，泵的抽速和极限真空都会劣化。长期下来泵体磨损加剧，维修频繁。冷阱把水汽和溶剂蒸气拦在泵前，泵油接触到的可凝成分大幅减少。实际使用中，装了冷阱的系统泵油更换周期能明显拉长，业内常见提法是泵油寿命可延长数倍。这一项对连续运行的冻干机、薄膜镀膜系统收益尤其明显。

　　防止返油污染

　　油扩散泵和部分旋片泵在工作时，泵油蒸气会朝真空室方向回流，这就是常说的返油。返油会污染真空室和样品，对要求洁净表面的镀膜、半导体工艺尤其致命。在扩散泵和真空室之间装冷阱，低温挡板能把返流的油蒸气冷凝拦截住，起到"分子滤网"的作用。这是冷阱在油扩散泵系统里的一个重要用途。

　　提升极限真空度

　　水汽和溶剂蒸气是拉低真空度、拖长抽气时间的主要障碍。把它们捕集掉之后，系统里的残余气体主要是空气和氮气这类不可凝气体，极限真空可以明显下降。以水为例，在 -196℃ 冷面上水的蒸气压可以压到极低水平，相当于冷阱本身对水汽起了一个低温泵的作用，帮助系统更快更稳地到达目标真空。

　　溶剂回收，减少试剂浪费与污染

　　在有机合成和旋蒸场景里，蒸发的溶剂如果不回收直接排掉，既浪费试剂又污染环境。液氮冷阱把这些溶剂蒸气凝结回收，回收率通常能达到 90% 以上，回收的溶剂纯度高，可以循环使用。相比单纯用冷凝管回收，液氮冷阱对低沸点、易挥发的溶剂捕集更彻底，是实验室绿色化改造里一个实用的配置。

　　防止蒸气进入后续设备或大气

　　有些工艺气体含有刺激性或有害成分，比如甲醛、硫化物等，直接排放有安全风险。冷阱把它们冻在阱内，后续再做集中处理或清理，避免了有害蒸气散逸到环境中。这在涉及挥发性化学品的实验和生产线上是有价值的一道安全屏障。

　　工作原理：低温冷凝与饱和蒸气压

　　冷阱的核心机制是低温冷凝。液氮把冷面维持在约 -196℃，气体分子碰触到这个表面时，热运动动能不足以挣脱分子间作用力，于是凝结为液体或固体。捕集是否有效，关键看目标气体在冷面温度下的饱和蒸气压：冷面温度越低，饱和蒸气压越低，气体越容易从气相转入固相。这就是为什么液氮冷阱(-196℃)在捕集深度和适用范围上普遍优于压缩机冷阱(-40℃ 到 -80℃)。

　　需要区分的是，冷阱捕集的是可凝性气体，对空气、氮气这类不可凝气体几乎没有捕集作用，它们会照常通过。这也决定了冷阱的定位是"净化"而非"抽气"，它和真空泵配合使用，各管一段。

　　主要应用场景

　　冷冻干燥(冻干)

　　冻干机升华阶段会持续释放大量水蒸气，这些水汽若直接进泵，泵油很快乳化。在冻干机冷阱和真空泵之间加装液氮冷阱，能显著降低泵负荷，保证长时间冻干过程的稳定真空。

　　旋转蒸发与溶剂回收

　　旋蒸浓缩样品时，蒸发的溶剂蒸气通过液氮冷阱回收，既能减少试剂消耗，又能防止溶剂蒸气腐蚀真空泵。对经常做大批量浓缩的合成实验室，这一配置直接对应试剂成本。

　　真空镀膜与表面处理

　　光学镀膜、卷绕镀膜等工艺对真空室内的水汽非常敏感，水汽分压高会导致膜层发雾、附着力差。冷阱把水汽抽走，膜层质量更有保障，同时也防止扩散泵返油污染镀膜表面。

　　质谱、电子显微镜等分析仪器

　　质谱仪、扫描电镜等仪器对真空环境要求高，残余水汽和泵油蒸气会干扰分析信号。在这些仪器的真空系统里装液氮冷阱，是常见的提纯手段。

　　选型与使用要点

　　看捕集能力和冷面面积

　　冷阱的捕集能力主要由冷面面积和结构形式决定。水汽负荷大的系统，需要更大冷面或盘管挡板结构来增加气体碰撞概率。选型时先估算系统每小时产生的可凝性气体量，再匹配对应规格，避免冷面太小导致捕集不充分。

　　注意液氮补给方式

　　液氮冷阱要持续消耗液氮，长时间运行时需要有稳定的补给来源，常见的是配一个自增压液氮罐或自动补液系统。如果只在短时实验用，直接人工倒液即可;连续生产则建议上自动补液，避免中途液氮耗尽冷面升温失效。

　　定期清理，防止堵塞

　　冷阱捕集到的水霜和固体残留物会越积越厚，若不清理，一方面捕集效率下降，另一方面可能堵塞气路。要根据系统产水量安排定期除霜和清理周期。操作时注意先让冷阱回温，避免冷热骤变损伤结构。

　　安装位置与管路保温

　　冷阱应尽量靠近真空室或泵的进气口安装，减少管路中间段对蒸气的吸附和返流。连接管路要短而粗，减少流导损失。液氮管路和冷阱外壁要做好绝热保温，既减少液氮消耗，也防止表面结霜。

　　液氮冷阱在真空系统气路中的安装位置示意图，标出真空室、冷阱、真空泵的相对顺序。

　　冷阱内部盘管结构与气体凝结示意，画出气流进入、水汽凝霜、不可凝气体通过的路径。

　　冻干机配套液氮冷阱的现场布局图，展示冷阱与自增压液氮罐的管路连接。

　　冷阱除霜清理前后的对比图，帮助读者理解维护周期。

　　常见问题

　　液氮冷阱和压缩机冷阱有什么区别

　　主要是冷面温度不同。液氮冷阱约 -196℃，对水汽和绝大多数有机溶剂蒸气的捕集更彻底，适用范围更广，但要持续消耗液氮;压缩机冷阱一般 -40℃ 到 -80℃，不依赖液氮补给，适合中低温捕集需求。预算充足、对真空度要求高的系统倾向用液氮冷阱，常规冻干和旋蒸也有不少用压缩机型。

　　液氮冷阱能捕集空气吗

　　不能。空气的主要成分氮气和氧气是不可凝气体，在 -196℃ 下虽然可能部分液化，但正常的真空系统运行温度下它们会直接通过冷阱，冷阱捕集的是水蒸气和有机溶剂蒸气这类可凝性气体。

　　装冷阱会影响抽速吗

　　会有一定影响，因为气流多经过一段低温管路，增加了流导阻力。但通过合理选型、缩短管路、加大管径，可以把影响控制住。相对它带来的真空度提升和泵保护收益，这点抽速损失通常可以接受。

　　液氮冷阱怎么判断需要清理了

　　出现真空度下降、抽气时间变长，或者冷阱表面积霜明显增厚、出现堵塞征兆时，就该清理了。对产水量稳定的系统，可以按运行时长制定固定的除霜周期。

　　冷阱会不会把有害气体冻住造成危险

　　冷阱正是把有害蒸气集中冻住防止散逸的安全措施。但清理冷阱时要按对应气体的安全规程操作，尤其涉及有毒、易燃溶剂时，除霜产生的浓缩物要按规定收集处理，避免在清理过程中造成二次接触。
