液氮罐的真空嘴是维持夹层超高真空环境的关键密封部件，其核心作用是在罐体制造时完成抽真空后实现永久密封。一旦真空嘴破损，外界空气会侵入夹层，导致绝热性能急剧下降，引发液氮蒸发率飙升、罐内压力异常等问题。准确判定真空嘴是否破损，需结合外观检查、性能异常分析、专业仪器检测等多维度验证，以下为具体判定路径。

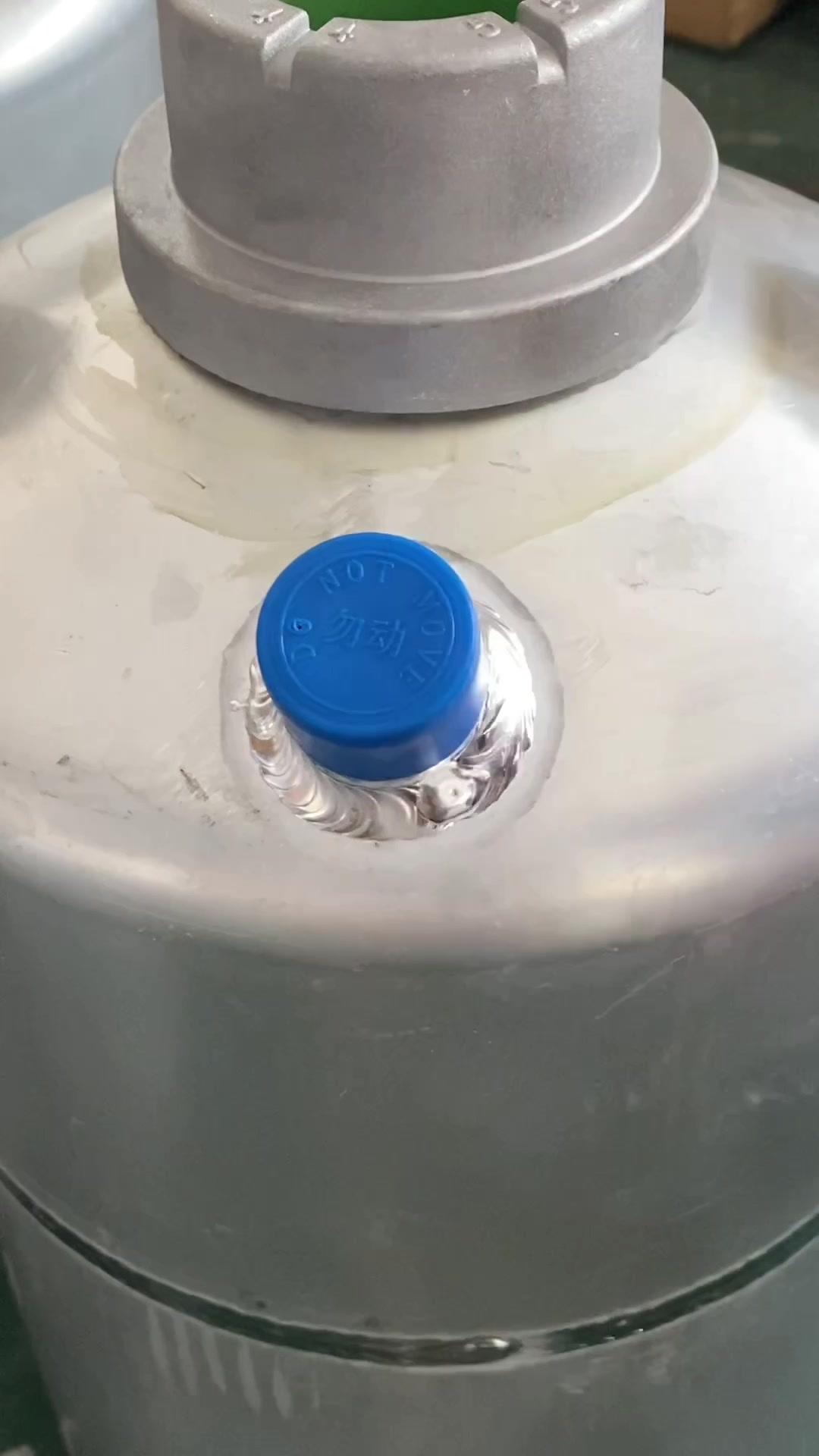

真空嘴通常位于罐体底部或侧下方，由金属密封塞与阀体组成，直径约 8-12mm，表面一般覆盖保护帽。其正常工作状态下需承受 - 196℃低温与外界大气压的压差，密封性能直接决定夹层真空度（正常范围为≤10⁻³Pa）。
当真空嘴破损（如密封塞开裂、阀体焊接处泄漏、保护帽脱落导致异物侵入），会引发连锁反应：夹层真空度在数小时内下降至 10⁻¹Pa 以上，热传导损失增加 5-10 倍，液氮日蒸发率从 1%-2% 骤升至 5% 以上，极端情况下 24 小时内可耗尽罐内液氮，同时伴随罐体外壁异常结霜、压力频繁超压等现象。
- 物理损伤排查：移除真空嘴保护帽，观察金属密封塞是否存在裂纹、变形或凹陷（尤其注意与罐体焊接的根部位置）；检查密封塞与阀体的结合处是否有油污、锈蚀或异物堵塞，若发现密封塞松动、脱落，或阀体表面有明显撞击痕迹，可初步判定存在破损风险。
- 密封面完整性：用手电筒照射真空嘴内部，观察密封垫片（通常为铜质或镍基合金）是否完好，若垫片断裂、移位或存在划痕，可能导致慢性泄漏。
真空嘴破损会直接反映在液氮罐的运行参数中，可通过以下现象辅助判断：
- 液氮消耗速率陡增：正常 80L 液氮罐满罐状态下可维持 30-60 天，若突然出现 10 天内液位下降超 30%，且排除阀门未关紧、使用频率过高的情况，需重点怀疑真空嘴泄漏。
- 罐体外壁局部结霜：真空嘴附近区域（半径 10-15cm 内）出现持续性结霜，且随时间蔓延，而罐体其他部位无明显结霜，这是真空嘴破损的典型特征 —— 因该区域真空失效导致局部热侵入量激增，低温通过罐体传导至外壁形成冷凝霜层。
- 压力异常波动：静态状态下，罐内压力频繁超过 0.15MPa（正常工作压力上限），安全阀每小时起跳次数超 3 次，且排除环境温度骤升、充装过量等因素，可能是真空嘴破损引发的蒸发加速所致。
使用真空计直接测量夹层压力是判定真空嘴破损的核心手段，具体步骤如下：
- 设备选择：采用 ZDF-II 型电阻真空计或电容薄膜真空计（测量范围 10⁻⁵-10⁵Pa），连接真空嘴的检测接口（需专用转接头适配）。
- 数值判定：
- 正常真空度：新罐或刚维护的罐体≤10⁻³Pa；使用 1 年以上的罐体应≤10⁻²Pa。
- 破损临界值：若测量值≥10⁻¹Pa，说明真空环境已严重破坏；若直接显示与大气压接近（1×10⁵Pa），则真空嘴已完全破损，夹层与大气相通。
对于微漏场景（如真空嘴密封塞微裂纹），需采用氦质谱检漏仪进行精准定位：
- 检测流程：将氦气喷枪对准真空嘴区域，保持 0.1MPa 压力持续喷射氦气，同时通过检漏仪检测夹层内氦气浓度。若仪器示值超过 1×10⁻⁸Pa・m³/s（泄漏率阈值），且仅在真空嘴区域出现氦气峰值，即可确认破损位置。
- 优势：可识别最小 10⁻¹²Pa・m³/s 的微漏，避免误判为夹层其他部位（如颈管、内胆焊接处）的泄漏。
通过与同型号正常罐体的参数对比，可进一步确认真空嘴问题：
- 取一台同规格、同使用年限的正常液氮罐，在相同环境条件下（温度 25℃、通风良好），同时充装至 80% 液位，记录每日蒸发量。若待检测罐的日蒸发量是正常罐的 3 倍以上，且排除其他泄漏点，则真空嘴破损的概率达 90% 以上。
真空嘴破损的判定需排除夹层其他部位泄漏的可能，避免误判：
- 颈管泄漏：颈管与内胆的焊接处若泄漏，会导致罐口附近结霜，而非真空嘴区域，且蒸发率增幅通常较缓（2-3 倍）。
- 内胆破损：内胆裂纹会导致液氮直接渗入夹层，此时罐体外壁会大面积结霜，且压力短时间内急剧升高（1 小时内超 0.2MPa），可通过液位计快速下降（1 天内降空）与真空嘴检测无异常联合判定。
- 阀门泄漏：液相阀或气相阀密封不良会导致液氮直接泄漏，表现为阀门连接处结霜，关闭阀门后蒸发率恢复正常，可与真空嘴破损区分。
- 应急处理：若确认真空嘴破损，应立即转移罐内样本至备用罐，避免液氮快速耗尽导致样本受损；破损罐体需停止使用，贴上 “待修” 标识，防止误操作。
- 专业维修：真空嘴破损需返厂维修，通过重新焊接密封塞、抽真空至≤10⁻³Pa 并进行氦质谱复检，修复后需静置 48 小时，确认真空度稳定后方可复用。
- 预防维护：
- 定期检查真空嘴保护帽是否紧固（建议每月 1 次），避免碰撞或异物撞击；
- 搬运罐体时避免真空嘴部位受力，可加装防护套；
- 每年进行 1 次真空度检测，当数值升至 10⁻²Pa 时提前维护，防止密封件老化导致破损。
真空嘴破损的判定需结合 “外观 - 现象 - 仪器” 三重验证，其中真空度测量与氦质谱检漏是核心依据。在实际操作中，若发现液氮消耗异常加快且真空嘴区域有局部结霜，应优先排查该部件，避免因漏判导致样本损失或设备损坏。定期维护与规范操作，是延长真空嘴使用寿命、保障液氮罐绝热性能的关键。
