液氮罐液位监测不准确原因分析

　　在工业生产、医疗科研等领域，液氮罐的液位监测至关重要，准确的液位监测能确保液氮的合理使用和设备的安全运行。然而，实际应用中常出现液位监测不准确的情况，以下从多个方面对其原因进行详细分析。

　　一、监测系统本身组成部分问题

　　(一)传感器问题

　　传感器作为获取液位信息的核心部件，不同类型的传感器因原理和结构特点，可能因多种因素导致监测不准确。

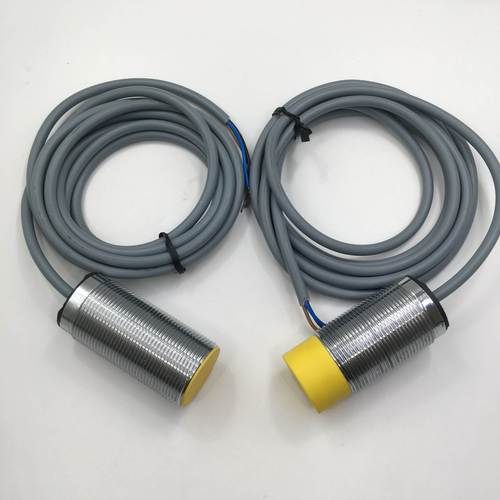

　　电容式传感器

　　电容式传感器通过测量电极间的电容值来反映液位。液氮处于极低温度(约 - 196℃)环境，长时间运行可能使传感器的绝缘材料性能发生变化。绝缘材料的介电常数会随温度降低而改变，而电容值与介电常数成正比关系，介电常数的变化直接导致电容值测量出现偏差。例如，某些绝缘材料在低温下介电常数下降，使得测得的电容值偏小，进而换算出的液位值低于实际液位。此外，若电极表面因长期接触液氮，出现结霜、腐蚀或附着杂质等情况，会改变电极的有效面积和间距，同样会影响电容值的准确测量。

　　超声波式传感器

　　超声波式传感器通过发射超声波并接收液面反射回波来计算液位高度。当罐内液面波动较大时，如液氮蒸发速率变化、外界振动导致罐体晃动等，会使液面形成不规则的波浪，超声波的反射路径变得复杂，部分声波可能发生散射而非垂直反射，导致传感器接收到的回波信号强度减弱或时间延迟不准确。同时，若罐内存在较多气泡，尤其是在液氮补充过程中或罐内压力不稳定时，气泡会散射超声波，使传感器误将气泡表面当作液面，从而造成测量距离的偏差。例如，当气泡聚集在传感器下方时，可能会使测量得到的液位高度比实际液位偏高。

　　浮子式传感器

　　浮子式传感器依靠浮子随液面升降，通过机械传动或磁性耦合来传递液位信号。若浮子的密度选择不当，在液氮低温环境下，浮子材料的密度可能因收缩或膨胀发生变化，导致浮子的浮力改变，无法准确跟随液面。此外，浮子安装不垂直或导向杆存在弯曲、污垢堆积等情况，会使浮子在升降过程中卡住或摩擦阻力增大，不能及时随液面变化而移动。例如，导向杆上结霜或附着杂质，会增加浮子的运动阻力，当液面下降时，浮子可能滞后一段时间才开始移动，导致监测到的液位值滞后于实际液位。还有，若采用磁性耦合的浮子式传感器，低温可能影响磁性材料的磁性能，导致磁力减弱或磁路干扰，使信号传递出现误差。

　　(二)信号传输环节问题

　　电磁干扰

　　在工业环境中，存在大量的电磁干扰源，如电机、变压器、变频器、高频加热设备等。这些设备运行时产生的电磁噪声通过空间辐射或线路传导的方式干扰传感器输出的信号。传感器输出的信号通常较为微弱(如毫伏级的电压信号或毫安级的电流信号)，当传输线路较长且未采取有效的屏蔽措施时，电磁噪声容易耦合到信号线路中，导致信号失真。例如，变频器产生的高次谐波会通过空间辐射到信号线路，使传输的信号中叠加高频干扰噪声，造成显示的液位数据出现频繁波动，无法准确反映实际液位。

　　传输线路问题

　　传输线路的接触不良是常见问题之一，如接线端子松动、焊点脱落等，会导致信号传输时断时续或电阻增大，引起信号衰减。线路老化后，绝缘层可能破损，出现漏电现象，同时导线的导电性能也会下降，进一步影响信号的稳定传输。例如，在长期使用过程中，线路接头处因氧化或腐蚀，接触电阻增大，使得传感器输出的信号在传输到显示控制单元时幅度降低，导致计算出的液位值与实际值存在偏差。

　　(三)显示控制部分问题

　　显示设备故障

　　显示设备本身的故障会直接导致液位数据显示错误。例如，显示屏出现像素点损坏、屏幕老化导致显示模糊或颜色失真，可能使操作人员误读液位数值。显示驱动电路故障，如芯片损坏、电容失效等，会导致无法正确驱动显示屏，出现液位数据乱码、不更新等情况。

　　控制算法缺陷

　　控制算法若没有充分考虑液氮的物理特性和实际工况，会导致液位计算偏差。液氮在储存过程中会不断蒸发，罐内的气体量增加，压力升高，当压力达到一定值时，安全阀会开启释放气体，这一过程会导致液面发生变化。若控制算法没有对蒸发量进行准确计算和补偿，仅根据传感器的实时测量值来显示液位，而忽略了蒸发导致的液位自然下降，会使监测到的液位值与实际可使用的液氮量不符。此外，环境温度的变化会影响液氮的蒸发速率，温度升高时蒸发加快，液位下降速度变快，而控制算法若没有引入温度补偿机制，也会导致液位监测不准确。

　　二、液氮罐使用环境和工况影响

　　(一)罐内压力变化

　　液氮在储存过程中，由于与外界存在热交换，会不断蒸发产生氮气，使罐内压力逐渐升高。当压力超过设定值时，安全阀开启泄压，泄压过程中会伴随气体的快速排出，导致液面剧烈波动。对于浮子式传感器，液面波动会使浮子上下起伏，无法稳定在正确的液位位置，导致测量值频繁变化，无法准确反映平均液位。此外，压力不稳定还会影响电容式传感器的测量，因为压力变化可能导致罐体发生微小变形，从而改变电极间的距离和相对位置，影响电容值的测量。

　　(二)环境温度变化

　　环境温度的剧烈变化会对液氮的蒸发速率产生显著影响。当环境温度升高时，液氮吸收更多的热量，蒸发加快，液位下降速度变快;当环境温度降低时，蒸发速率减慢，液位下降速度变缓。如果监测系统没有根据环境温度对液位变化进行修正，仅依据传感器的原始测量数据来显示液位，会导致在不同温度条件下，监测到的液位变化趋势与实际因蒸发导致的液位变化不一致。例如，在夏季高温环境下，液氮蒸发快，若监测系统没有考虑温度补偿，可能会提前发出低液位报警，而实际上罐内仍有足够的液氮可供使用。

　　(三)液面波动和气泡

　　除了压力变化导致的液面波动，在液氮补充过程中，新注入的液氮会冲击罐内原有液面，产生较大的波动。同时，若液氮中含有较多的杂质或溶解气体，在储存过程中可能会释放出来形成气泡，尤其是在温度或压力变化时。这些气泡聚集在液面附近，会干扰超声波式传感器的测量，使传感器接收到多个反射回波，难以准确判断真实液面位置。对于浮子式传感器，气泡可能会使浮子受到额外的浮力或阻力，导致浮子的运动状态异常，影响液位监测。

　　三、安装因素

　　(一)传感器安装位置不当

　　不同类型的传感器对安装位置有特定要求，安装不当会直接影响测量准确性。对于浮子式传感器，若浮子的安装位置不垂直，导向杆与液面不垂直，浮子在升降过程中容易与罐体壁或其他部件发生摩擦，甚至卡住，导致无法准确跟随液面变化。例如，安装时导向杆倾斜，浮子在液面上升时可能会卡在导向杆的某一位置，使监测到的液位值低于实际液位。对于电容式传感器，电极的安装必须保持平行，且与罐体壁绝缘良好。若电极安装不平行，会导致电极间的电场分布不均匀，电容值测量不准确;若电极与罐体壁之间的绝缘层损坏或安装时未做好绝缘处理，会形成杂散电容，影响测量结果。超声波式传感器的安装需要确保超声波发射方向与液面垂直，且下方无障碍物遮挡。若安装角度偏差较大，超声波会反射到罐体壁或其他部件上，而非液面，导致无法接收到有效的回波信号，或者接收到的回波信号强度过弱，从而造成测量误差。

　　(二)密封问题

　　安装过程中若没有做好密封，会导致液氮泄漏或外界杂质进入罐内。液氮泄漏会使罐内的实际液位下降速度加快，而监测系统无法及时准确反映这一变化，因为泄漏的液氮可能在罐外蒸发，未被传感器检测到。外界杂质进入罐内后，可能会附着在传感器表面，如浮子式传感器的浮子表面、电容式传感器的电极表面、超声波式传感器的探头表面等，影响传感器的正常工作。例如，杂质在电极表面堆积会改变电极的有效面积和介电常数，导致电容值测量偏差;在超声波探头表面结垢会削弱超声波的发射和接收能力，影响测量精度。

　　四、人为因素

　　(一)参数设置错误

　　操作人员在使用监测系统时，需要正确设置一些关键参数，如液氮罐的容积、液氮的密度、传感器的量程和校准系数等。若这些参数设置错误，会直接导致液位计算出现偏差。例如，将液氮罐的容积设置过大，在计算液位时，相同的传感器测量值会对应更低的液位显示;若液氮的密度参数设置不正确，没有考虑到温度对密度的影响，也会导致液位换算错误。此外，传感器的校准系数是用于将传感器的测量信号转换为实际液位的关键参数，若校准系数设置错误，会使整个监测系统的测量基准出现偏差，导致所有液位测量值都不准确。

　　(二)维护保养不到位

　　定期维护保养是保证监测系统正常工作的重要环节。如果操作人员没有按照规定的周期对传感器进行清洁、校准和检查，会导致传感器性能下降。例如，电容式传感器的电极表面结霜或污垢积累，没有及时清理，会影响电容值的测量;浮子式传感器的导向杆没有定期润滑，导致浮子运动阻力增大;超声波式传感器的探头表面没有及时清理，结霜或附着的杂质会影响超声波的发射和接收。此外，对传输线路和显示控制设备的维护不足，如没有及时检查线路接头的紧固情况、没有定期对显示控制单元进行软件更新和故障排查，也会导致监测系统出现问题，影响液位监测的准确性。

　　综上所述，液氮罐液位监测不准确是由多种因素共同作用导致的，包括监测系统本身的传感器、信号传输、显示控制问题，使用环境和工况的影响，安装不当以及人为因素等。在实际应用中，需要针对具体情况进行详细排查，找出导致监测不准确的主要原因，并采取相应的解决措施，如选择适合低温环境的传感器、做好信号传输的屏蔽和线路维护、合理设置控制算法和参数、正确安装传感器并做好密封和定期维护保养等，以确保液氮罐液位监测的准确性和可靠性。
