液氮低温管道
液氮低温管道主要是用于液氮、液氢、液氧、等低温液体输送的常用低温管道,主要结构采用304不锈钢无缝管制造。在应用上分为两种,用于干路管道铺设的一般使用低温硬管,在支路或者终端应用上一般使用低温软管。所以低温管道一般分为硬管和软管两种。硬管的生产工艺主要是真空夹套和夹层保温生产工艺,这样大大提高了液氮管道和低温管道的保温性能。用于干路的低温液体传输,包装低温液体传输的有效性。低温软管一般使用不锈钢波纹管制造,用于终端使用,拆卸方便,有真空软管和普通保温软管两种。使用不锈钢波纹管制作,主要是为了做好低温软管的延展性和管路外部的伸缩补偿,一般在低温波纹软管的外部再做一层不锈钢缠绕层,保证其使用耐久度。
用途最为广泛的是配套液氮罐及杜瓦瓶使用的液氮输出使用的低温管路、为各种深冷处理机补液的液氮低温管道、为液氮低温切削系统配套的带喷头的液氮低温管路、以及整套的低温补液系统配套的液氮管道系统等。这些常用的液氮低温管道一般都配套使用的是普通液氮低温软管,采用保温工艺制作,具有保温性能,两端接口拆卸方便,是最常用的应用方法。

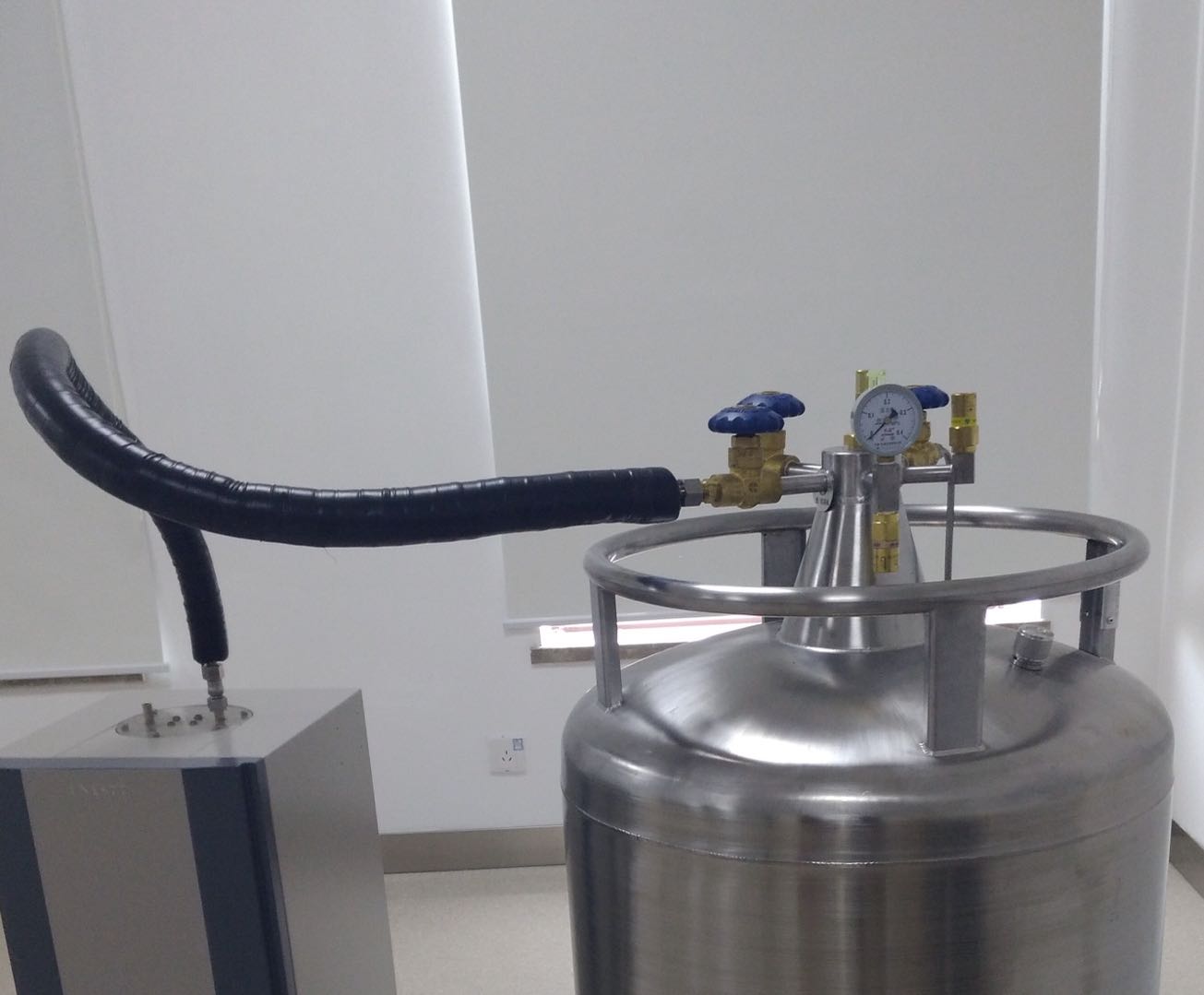

一般补液使用的杜瓦瓶或者液氮罐出口即标准CGA295接口,可直接凹口内螺纹液氮低温软管,液氮低温软管有保温套装提供保温措施,软硬度适中,方便拆卸,另一端接设备使用端:比如应用设备的入口电磁阀、干细胞库的补液入口、深冷处理机液氮入口、液氮低温切削系统、液氮低温粉碎机、汽化器入口等。非标接口也可以提供转接或者定制接头。
使用真空低温硬管或低温软管的干路管路,一般客户接口会需要使用法兰接口,根据客户需求定制法兰接口。
液氮低温管道技术参数:
真空软管系列 |
管道
规格(mm) |
通径 |
DN10 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
内管 |
Φ10 |
Φ20 |
Φ20 |
Φ25 |
Φ32 |
Φ40 |
Φ50 |
Φ65 |
Φ80 |
Φ100 |
外管 |
Φ34 |
Φ40 |
Φ52 |
Φ64 |
Φ84 |
Φ84 |
Φ104 |
Φ125 |
Φ150 |
Φ185 |
工作压力 |
根据用户需要设计≤3.2MPa |
设计温度 |
-196℃/-270℃ |
工作介质 |
LO2、LN2 、LAr 、LH2 |
内、外管材质 |
SUS304 |
结构形式 |
高真空多层绝热 |
夹层压力 |
<0.004Pa |
管道真空漏率 |
<2*10-10Pa L/S |

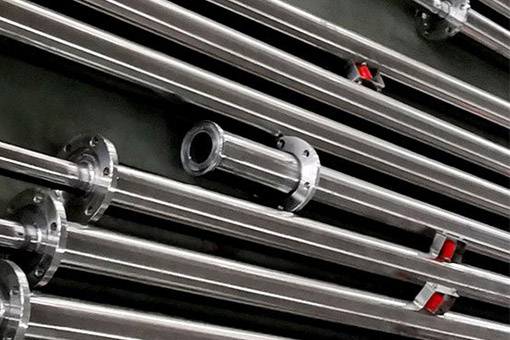

真空硬管系列 |
管道
规格(mm) |
通径 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
内管 |
Φ20 |
Φ25 |
Φ32 |
Φ38 |
Φ45 |
Φ57 |
Φ76 |
Φ89 |
Φ108 |
Φ133 |
Φ159 |
外管 |
Φ76 |
Φ89 |
Φ89 |
Φ108 |
Φ108 |
Φ114 |
Φ133 |
Φ159 |
Φ168 |
Φ219 |
Φ245 |
工作压力 |
根据用户需要设计 |
设计温度 |
-196℃/-270℃ |
工作介质 |
LO2、LN2 、LAr 、LH2 、LNG |
内、外管材质 |
06Cr19Ni10、SUS304 (可根据用户要求选择内管材质) |
结构形式 |
高真空多层绝热 |
夹层压力 |
<0.004Pa |
管道真空漏率 |
<2*10-10Pa L/S |

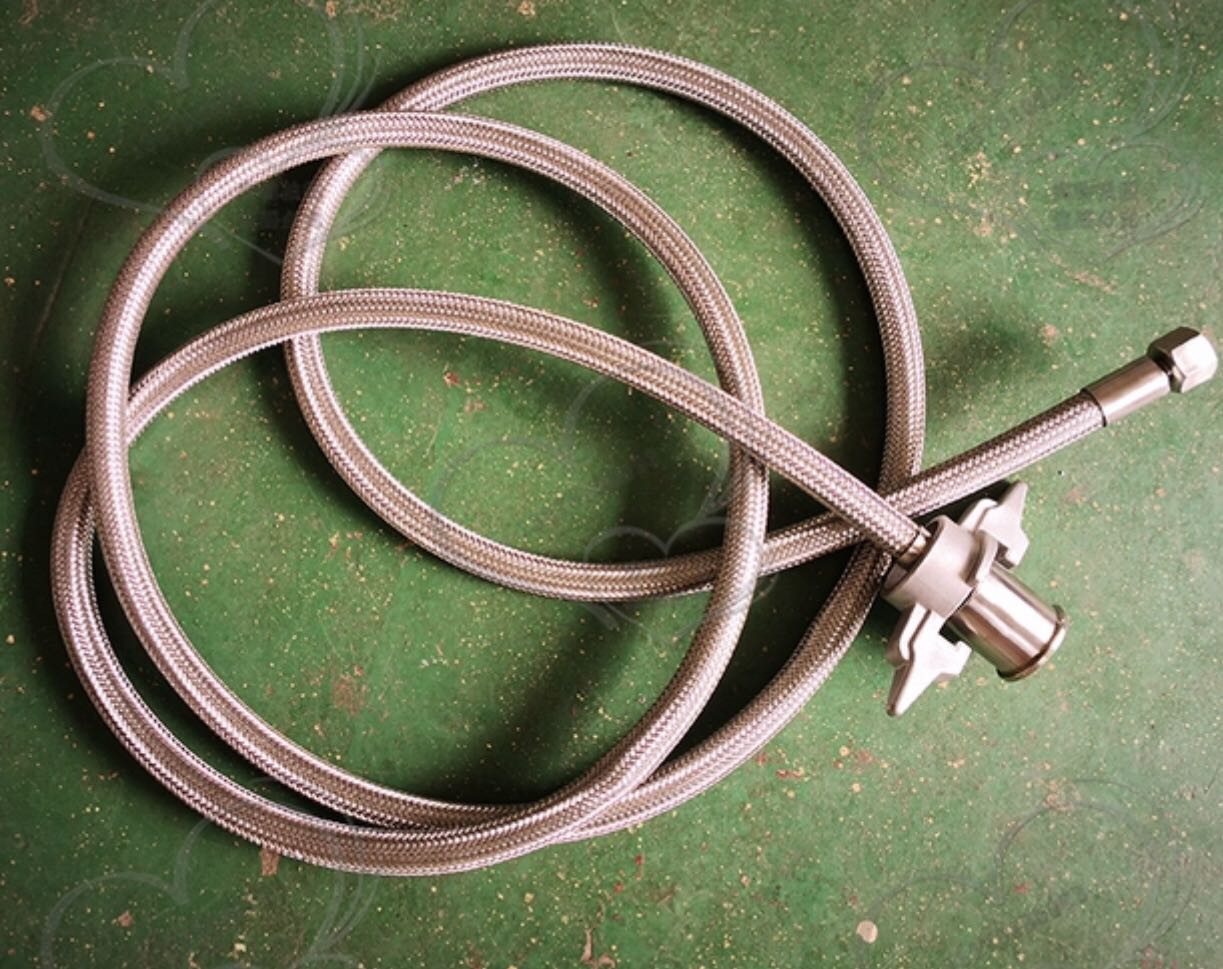

用于低温槽车充灌的低温软管(带羊角卡扣)

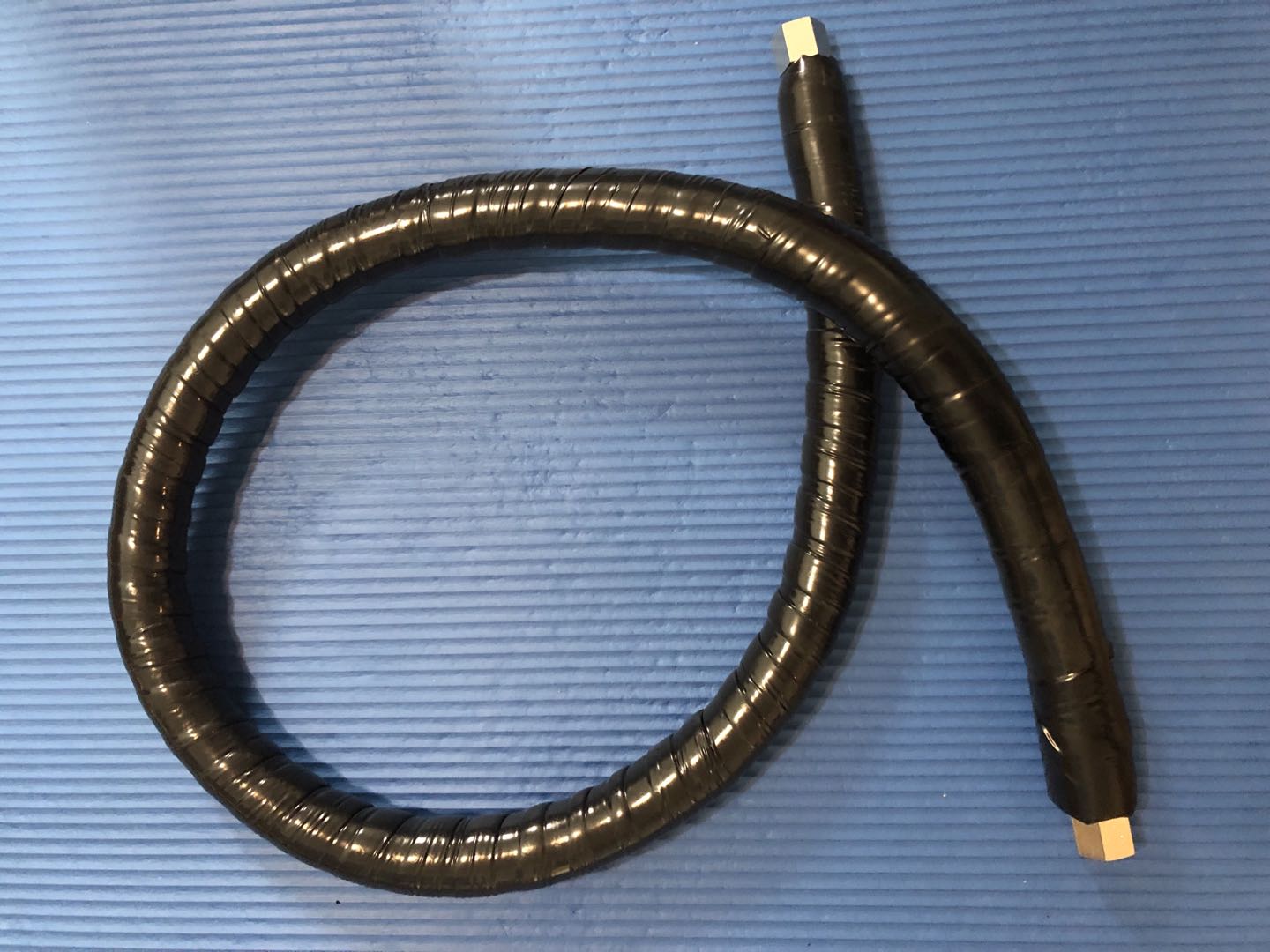

常规带保温套 液氮低温软管
为制冷设备补液的低温软管(定制补液接口)

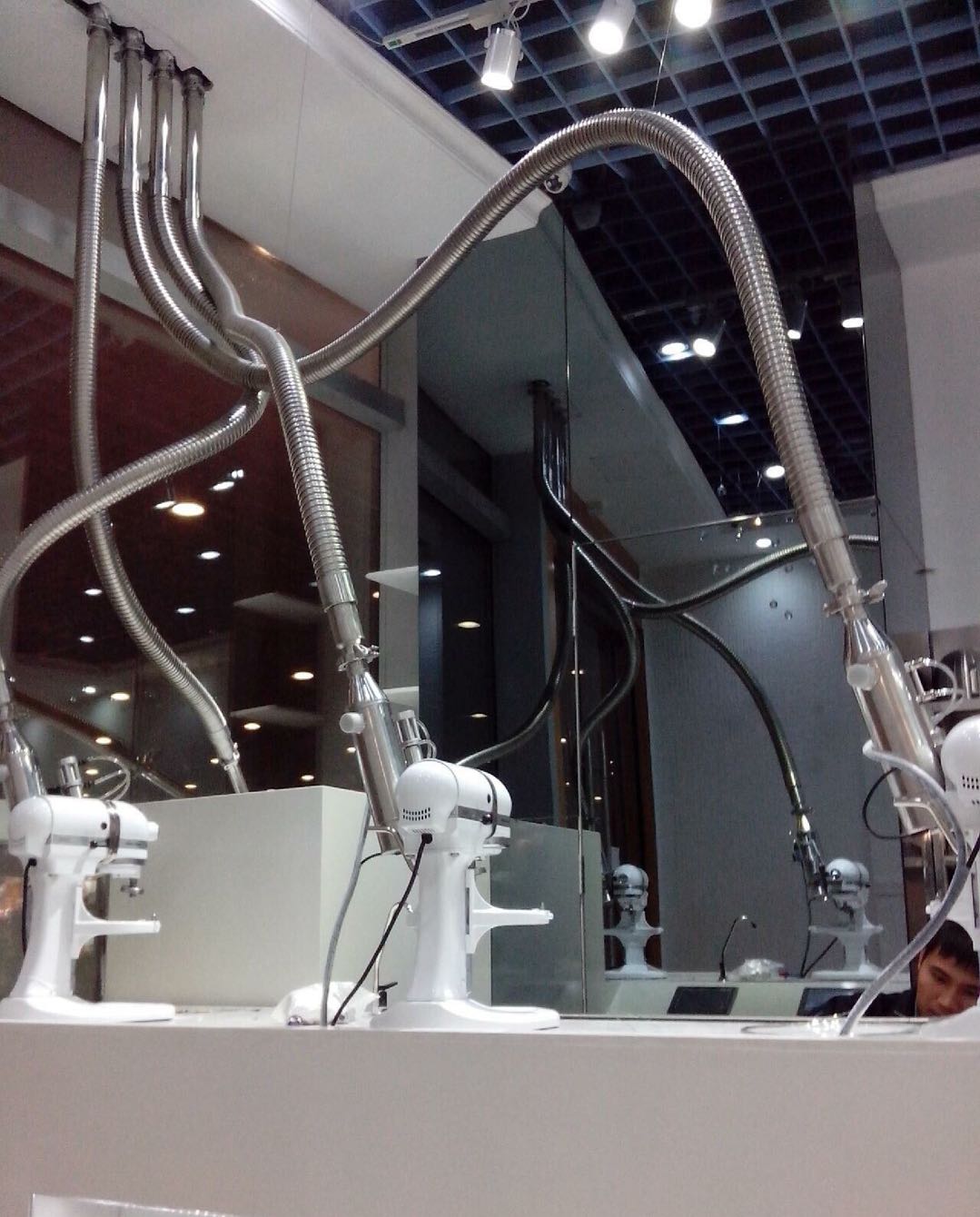

超长补液的真空夹层液氮低温软管
